八字盲板的使用

解夢佬 2023年12月21日 05:36

抽插盲板時，盲板厚度不能跟著感覺走！實際現場執行時，現場工程師往往是根據以往經驗，還要根據法蘭之間的空隙能插入多厚的盲板決定的，這樣拍腦袋的做法，有潛在的盲板失效，物料泄漏造成火災爆炸或人員中毒的危險。

目前化學品企業都在實施《化學品單位生產單位特殊作業安全規范》GB30871-2014，這個標準是把以前的特殊作業的幾個AQ3021—3028做了匯總。這個標準中關于抽插盲板的規定如下：

1. GB30871-2014關于盲板的強度要求，描述比較簡單，對于現場作業人員沒有可執行性。

2.《化學品生產單位盲板抽堵作業安全規范》（AQ3027-2008）對于盲板強度描述如下：盲板的直徑應依據管道法蘭密封面直徑制作，厚度應經強度計算。

這個標準沒有指出如何計算，這給現場作業人員帶來了執行的困難，實際現場執行時，現場工程師往往是根據以往經驗，還要根據法蘭之間的空隙能插入多厚的盲板決定的，這樣拍腦袋的做法，有潛在的盲板失效，物料泄漏造成火災爆炸或人員中毒的危險。

1.事故案例

2004年10月11日，某市化肥廠停工檢修，重點補焊合成氨系統碳化清洗塔，從9時開始，對系統進行了泄壓，置換，上盲板隔離，清洗，通風，塔內氣體取樣分析合格。

9時45分，焊工開始動火作業，15分鐘后，焊接處發生爆炸，焊工當場死亡，其助手重傷，后經過多方分析和調查，發現與生產系統相連的一個盲板上有穿透性裂紋，該裂紋泄漏了可燃性氣體，引起了本次動火的爆炸事故。

2.盲板厚度計算

筆者查閱了相關標準，找到關于盲板的計算標準《工業金屬管道設計規范》GB50316-2000，標準中關于盲板的計算公式如下：

3.盲板厚度選擇

對于現場工程師來說，上述的計算公式顯然過于麻煩，實際也缺乏可操作性，通常根據管道的設計壓力等級，法蘭接口形式，進行查表。筆者找到的盲板標準為《石油化工鋼制管道用盲板》（SH/T3425-2011）：

表一：盲板厚度選擇表示例

4.盲板使用的煩惱

根據上表，PN20,DN200的盲板厚度達到12.7mm, 當公稱直徑為DN300時，盲板厚度達到19.1mm,現場使用時，通常兩個法蘭之間沒有足夠的間隙，管道的又沒有彈性，導致盲板插不進去。而在動火，受限空間進入等作業時，公司要求必須用盲板隔離。現場工程師難以解決這個問題，選擇薄的盲板，怕超壓導致盲板破壞泄漏，按照規范選取合格的盲板，又插不進去。實際上這是初步設計時，設計院沒有為今后的維修方便考慮預先設計8字盲板或墊環。

5.盲板設計的問題

根據《工藝系統工程設計技術規定-盲板的位置》HG/T20570.23-95，在如下位置需要提前預留盲板位置：

原始開車準備階段，在進行管道的強度試驗或嚴密性試驗時，不能和所相連的設備（如透平，壓縮機，氣化爐，反應器等）同時進行的情況下，需要在設備與管道連接出口設置盲板；界區外連接到界區內的各種工藝管道，當裝置停車時，若該管道仍在運行之中，在切斷閥出口設置盲板；裝置為多系列時，從界區外的總管道分為若干分管道進入每一系列，各分管道的切斷閥處設置盲板；裝置要定期維修，檢查或互相切換時，所涉及到的設備需完全隔離時，在切斷閥出口設置盲板；充壓管道，置換氣管道（如氮氣管道，壓縮空氣管道）工藝管道與設備相連時，在切斷閥出口設置盲板；設備，管道的地點排凈，若工藝介質需要集中到統一的收集系統，在切斷閥后設置盲板；設備和管道的排氣管，排液管，取樣管在閥后應設置盲板或絲堵。無毒，無危害健康和非爆炸危險的物料除外；裝置分期建設時，有互相聯系的管道在切斷處設置盲板，以便后續工程施工；裝置正常生產時，需要完全切斷的一些輔助管道，一般也應設置盲板；其他工藝要求需設置盲板的場合。

充壓管線、置換管線的盲板設置舉例

6.盲板設置的最佳實踐

HG/T20570.23-95標準沒有規定是否要在需要安設置盲板的地方預先設置8字盲板，等到使用時就地調換，還是等需要使用時再設置。假如設計院在大管徑大壓力位置，沒有預先設置8字盲板或墊環，則在實際使用中又可能造成合格的盲板插不進去的問題。編者查遍的國內的設計規范，沒有發現相關標準的規定。這不能不說這是HG/T20570.23-95的一個缺憾。為了解決這個問題，編者找到了一個某著名化工設計公司內部的設計準則，歸納如下：

DN40 以下的隔離，不需要設計8字盲板，需要時，臨時插入；

以下位置需要預先設置8字盲板：

等級600磅及以下，內徑小于300mm及以下，維修時需要隔離的法蘭處；等級900磅及以下，內徑250mm及以下，維修時需要隔離的法蘭處；等級1500磅及以下，內徑20mm及以下；大于以上等級的管線，考慮到8字盲板的重量問題，應預先設置墊環。

6.HAZOP分析與PSSR

HG/T20570.23-95的描述比較模糊，哪里需要預先設置8字盲板，哪些地方需要預先設置墊環，還主要取決于設計者的經驗。這就需要使用者在初步設計結束后的審圖時，工藝工程師，維修工程師一起詳細閱讀P&ID,給設計院提出改進建議。在審圖結束后，通常使用方還要和設計院一起進行HAZOP分析，在分析過程中，建議使用方便維修這個偏離，對于維修時需要進行盲板隔離的地方，再進行一次審查。

在PSSR時，現場的設備都已經安裝到位，還要組織一次啟動前的安全審查（PSSR）,建議使用單位在PSSR檢查清單內，增加盲板是否合理與足夠，這給使用單位最后一次機會發現盲板的缺陷。

8.盲板現場管理

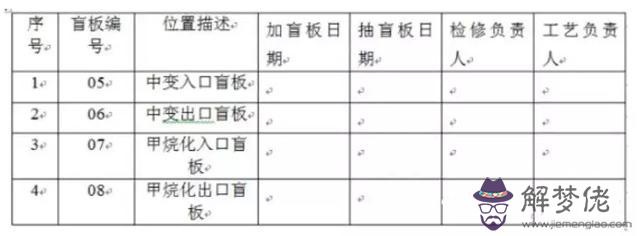

很多危險化學品企業都根據《化學品生產單位盲板抽堵作業安全規范》（AQ3027-2008）開發了自己的盲板管理程序，對于抽插盲板都需要使用許可證管理，編制盲板表，且盲板表對應盲板隔離圖，現場盲板還進行掛牌，這都是非常好的做法。
