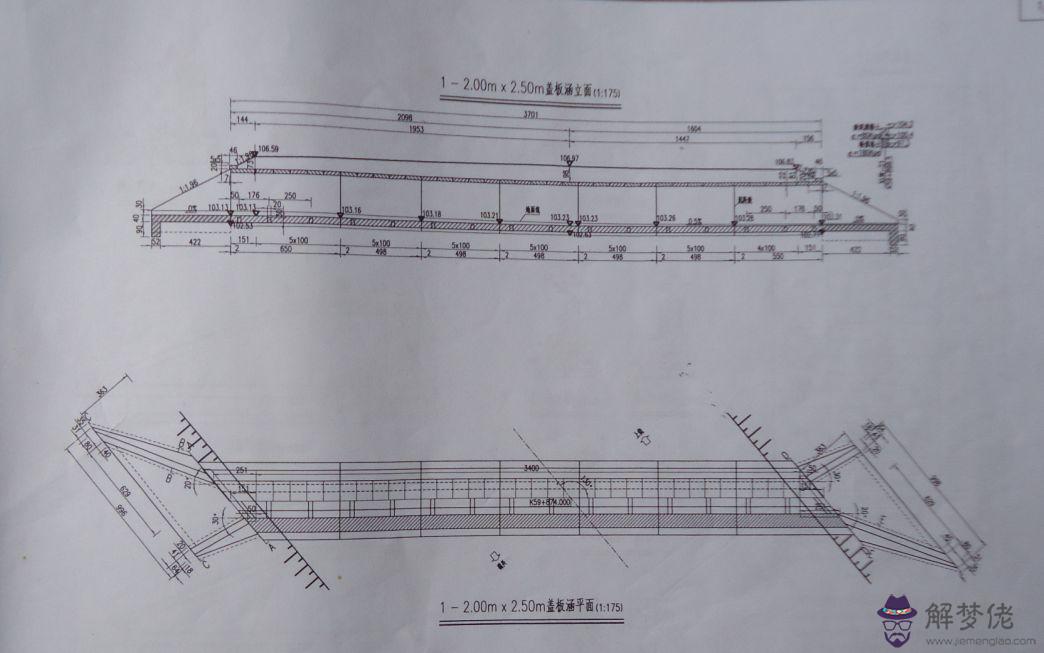

高速公路涵洞八字墻

涵洞八字墻現澆施工工法

1 前言

我項目經理部城建鄭民高速公路鄭州段2標，施工的涵洞通道八字墻取的了業主監理的好評，根據其實工經驗編制了本功法。

2 特點

2.1 提高了涵洞；通道的砼外觀質量，混凝土表面平整光滑，色澤均勻，無碰損和污染，對拉螺栓及施工縫設置整齊美觀，達到了清水混凝土標準。

2.2 施工工藝簡單，質量可靠，施工安全。

3 適用范圍 各類涵洞通道現澆八字墻施工，現澆擋土墻，截水墻等也可以參照使用。

4 工藝原理

通過對模板的加工、拼接、立模進行嚴格的控制，對對拉螺栓的位置進行規整布置，對混凝土的制備和振搗進行控制，保證模板的剛度、強度、加工精度，保證模板表面平整、光滑、方正、接縫嚴密無漏漿，保證澆筑完成的混凝土外漏面達到清水混凝土的標準。

5 施工工藝流程及操作要點

5.1 施工工藝流程

八字墻施工工藝流程為： 八字墻鋼筋加工及安裝 安裝八字墻模板

澆筑八字墻砼 砼養護

5.2 操作要點

5.2.1測量放樣

5.2.1.1 采用全站儀對強生進行精確的放樣。

5.2.1.2 根據放樣點用墨線彈出立模內邊線

5.2.2 八字墻模板

5.2.2.1 鋼筋報驗合格后可以警醒立模施工。

5.2.2.2 為了保證涵洞通道八字墻表面平整光滑密實顏色一致，采用單塊面積大于2m2的整體鋼模板，模板面板厚6mm。模板在生產廠家進行試拼，經監理工程師和質檢工程師共檢合格后方可起運，到工地后進行二次驗收，合格后方可用于工程。

5.2.2.3 對拉螺栓位置應進行設計，保證縱橫向在一條線上。螺栓采用φ16的光圓鋼筋制作，八字墻截面范圍內采用塑料套管，套管伸出模板并封堵嚴密，嚴防漏漿。

5.2.2.4 脫模劑的選用：脫模劑采用色拉油，涂刷必須均勻。為防止涂油后的塵土污染和曝曬，刷脫模劑后的模板應用塑料薄膜覆蓋，立模后長時間未澆筑混凝土，模板應遮蓋。

5.2.2.5 為防止模板底部漏漿出現爛根現象，采用模板支立后底部縫隙用油槍打入膨脹膠，也可采用基礎底部切5cm縫，縫內插入薄PVC板。

5.2.2.6 模板支立 嚴格控制其平面位置，豎直度。按模板安裝檢查項目分別查驗，保證各允許偏差在規范允許之內。

5.2.2.7 在混凝土澆筑時必須有模板工跟班作業，設置檢查觀測點，發現問題及時處理。

5.2.2.8 混凝土強度達到2.5MPa后方可拆模。

5.2.2.9 拆除對拉螺桿，松開內撐鋼管，滑動裝置處用鋼管墊起，滑移到下一階段。

5.2.3混凝土的拌合，澆筑

5.2.3.1拌合混凝土用的粗骨料進行水洗，中粗砂進行過篩。

5.2.3.2 優化混凝土配合比設計，施工前檢測砂石料的含水率，調整施工配合比。增加拌和機內干料和濕料的攪拌時間，濕料的攪拌時間≮180S。嚴格控制水灰比和混凝土的塌落度，混凝土的塌落度控制在90mm以下。在材料和澆筑方法允許的條件下，應采用盡可能低的塌落度和水灰比，以減少泌水的可能性。同時控制混凝土含氣量不超過1.7%，初凝時間為6-8h。

5.2.3.3 混凝土采用吊車，漏斗和串筒等入模。嚴格控制每次下料的高度和厚度，保證分層厚度不超過30cm。

5.2.3.4 振搗不得漏振和過振。可采用二次振搗工藝，以減少表面起泡。即第一次在混凝土澆筑時振搗，第二次待混凝土靜置一段時間再振搗，而頂層一般在0.5后進行第二次振搗。

嚴格控制振搗時間和振搗棒插入下一層混凝土的深度，保證插入下層深度在5-10cm，振搗時間以混凝土翻漿，不再下沉和表面無起泡泛起為止，一般為15S左右。

5.2.3.5 要求混凝土澆筑現場由試驗員、施工員或技術員全過程潘展值班，試驗人員每車檢測砼塌落度。施工員督促班組人員檢查模板的情況，隨時緊固拉桿。

5.2.3.6 必須之一混凝土的澆筑方法，每段的八字墻混凝土均要求分層對稱澆筑，防止不對稱澆筑混凝土造成偏壓，把八字墻模板擠偏向一側。

5.2.3.7 施工中避免施工人員踏踩拉桿，保證拉桿的直順。

5.2.3.8 八字墻混凝土澆筑要選擇適宜的時間澆筑，避免高溫和低溫點。澆筑必須連續進行，不得停頓，一次足砂石料水泥，防止中途換料影響混凝土的顏色。

5.2.3.9 混凝土拆模后腰立即覆蓋養生。養身推薦采用新型混凝土節水保濕養生膜進行全覆蓋養身，養身時間不少于7天。

采用雙面膠貼到養護膜內側進行養護膜的固定，養生膜外沿要貼滿雙面膠，確保養生膜覆蓋嚴密。

如覆蓋前混凝土表面較干，可以進行灑水后再覆蓋養生膜。

5.2.3.10 混凝土面的修飾。養護完畢對對拉筋的孔進行裝飾性的修飾。澆筑臺帽時注意八字墻成品防護及時用清水沖洗墻面，防止水泥漿水堿在墻面上造成污染。

6 材料控制

6.1水泥要求必須采用業主準入指定廠家水泥，嚴格采用小廠水泥、雜牌水泥

6.2 中粗砂要求采用級配良好、質的堅硬、顆粒潔凈（含泥量小于2%、粒徑小于5mm的河沙。）

6.3 碎石要求采用顆粒級配均勻，質地堅硬，含泥量小于1%的碎石。原材料應有足夠的存量，保證同一結構物混凝土顏色基本一致

6.4 外加劑要求定廠商、定品牌、定摻量。混凝土生產過程中，一定要求嚴格按試驗確定的配合比投料，不得帶任何隨意性，并嚴格控制水灰比和攪拌時間，隨氣候變化隨時抽檢砂子、碎石的含水率，及時調整用水量7

7 人員及機具組織

工種及人員表

施工機械配置表

8 質量控制

8.1 模板安裝的質量檢查與驗收標準見下表

8.2 八字墻的質量檢查和驗收標準見下表

8.4外觀要求

砼表面顏色一致、色澤均勻、無蜂窩、麻面、砂袋、冷接縫、無損傷。不得受到污染和出現斑跡，氣泡較少，模板拼縫印記整齊。均勻，整體視覺效果良好

9 安全施工措施

9.1施工中堅持"安全第一，預防為主"的方針，認真履行有關安全生產管理的相應職責，保證人身和工程安全，杜絕死亡事故和重傷事故，重傷率控制在0.4‰以下，控制和減少一般事故的發生，確保施工安全

9.2 涵洞八字墻施工現場安全生產實行項目經理負責制，建立健全安全組織保障體系，制定和完善安全生產的各項管理制度，責任到人

9.3涵洞八字墻施工區域要有明顯的標志牌和提示語，施工現場入口處及危險作業部位應設置必要的提示、警示燈各種安全防患標致，避免可能發生額意外事故，夜間作業要配備足夠的照明燈具，現場道路保持通常，電力線路的架設符合安全操作規程的有關規定。配電柜用標準鐵皮配電柜，電纜線過道路或便道時要予以埋置，并經常檢查線路，放置漏電。9.4各種操作機械作業必須嚴格執行操作規程，嚴禁違章作業、違章指揮和違反勞動紀律，施工人員必須經過上崗前安全和文明施工教育，其中特種工必須經過專業培訓，并持證上崗。現場設專職安全員一名，，對安全文明施工工作全權負責

9.5 進入施工現場的人員必須佩帶安全帽，并正確使用個人勞動保護用品，嚴禁穿拖鞋等不正規的室內休閑鞋進入施工現場，混凝土振搗操作者要帶絕緣手套、穿長筒絕緣鞋，并且在施工前應全面、系統的對電機及其線路進行絕緣性能的檢查，以確保施工中的萬無一失。

9.6吊車應有專人指揮，吊車旋轉半徑內嚴禁站人

9.7施工現場應建立完善的機械設備定時保養制度和檢修制度，保證機械設備正常安全運轉，嚴禁酒后上班操作機械設備

10 環保措施

10.1項目建立環保小組

成立以項目經理為核心的環境保護領導小組，主動與當地環保部分聯系，嚴格執行國家環境保護法律，法規和條例

10.2防止水土流失

修建一些有足夠泄水斷面的臨時排水渠道，并與永久性設施相連接，避免淤積和沖刷。要防止施工廢水對沿線環境的污染。盡量保持現有的水利設施和徑流系統。理順因工程建設而改變的排灌系統，確保水流的暢通，減少水土流失。

10.3防止揚塵

施工作業的揚塵，除作業人員配置必須餓勞保用品外，還有隨時灑水，將灰塵公害降低至最低程度，并符合當地環保部門的有關規定

10.4防止噪聲、廢氣污染

施工作業要在不影響周圍居民正常休息的時間進行，并應遵守當地有關部門規定，同時施工作業盡量采用能減少噪聲的方法進行。
