典型的ANKER外包裝風格。
盒子背面對電源的介紹也非常的詳盡。

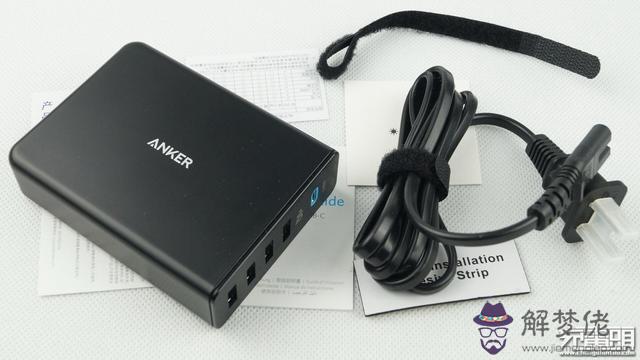

電源附件只有一根電源線，貼心的附送了理線帶。

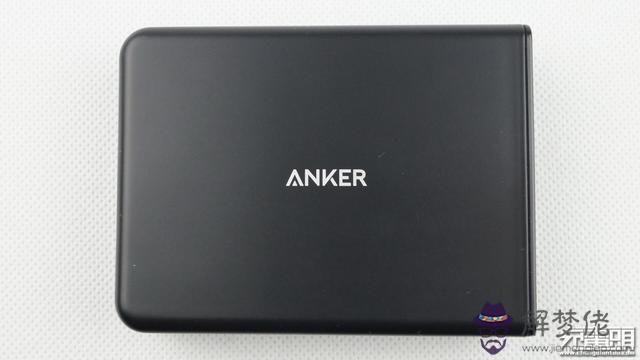

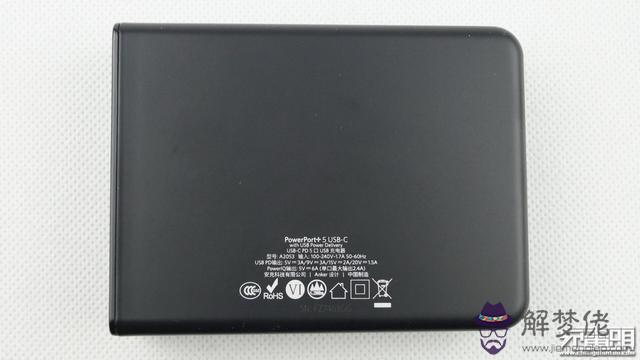

電源正反面，設計很簡潔。

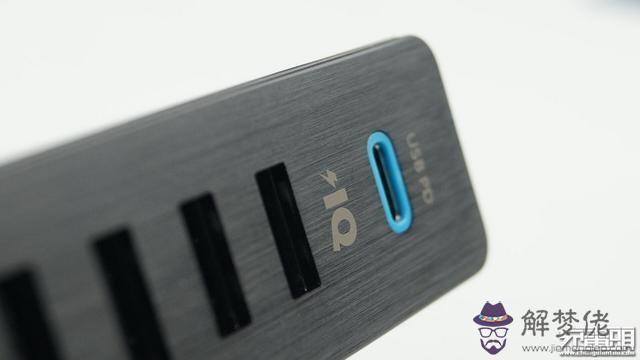

黑色金屬拉絲面板很有質感，配上非常醒目的藍色PD輸出接口。下方是四個POWER IQ USB輸出插座。

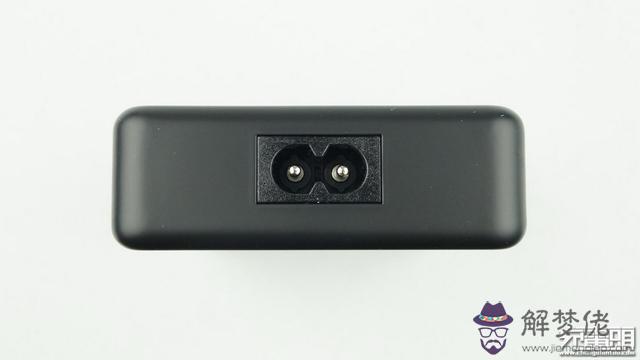

市電輸入為八字插座，通用性較強。
電源外殼邊角非常的圓潤，手感很舒適。

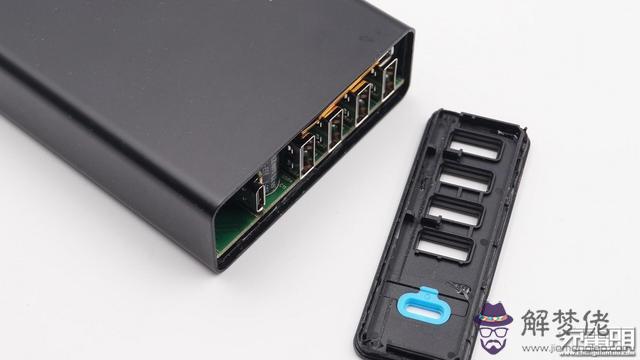

頂蓋超聲波焊接，可以無損開啟。

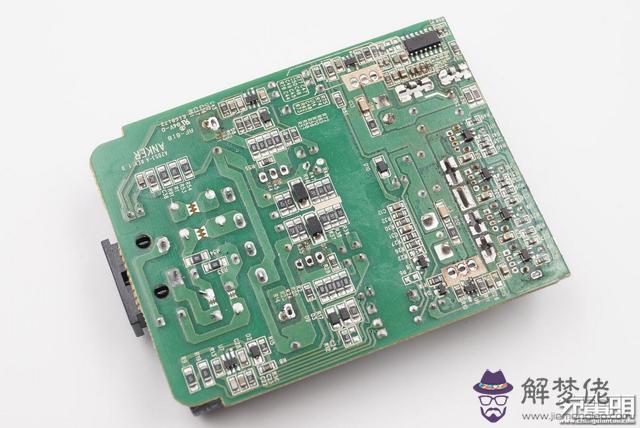

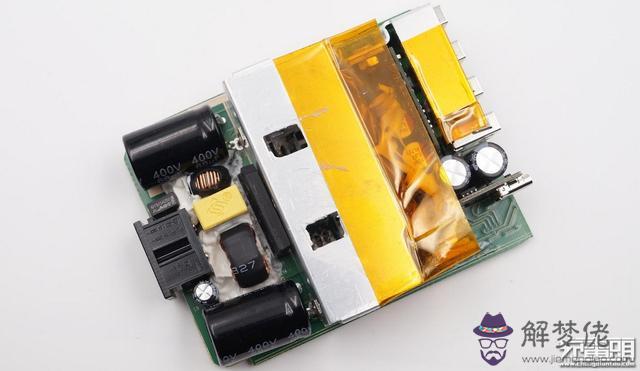

電源電路正反面。

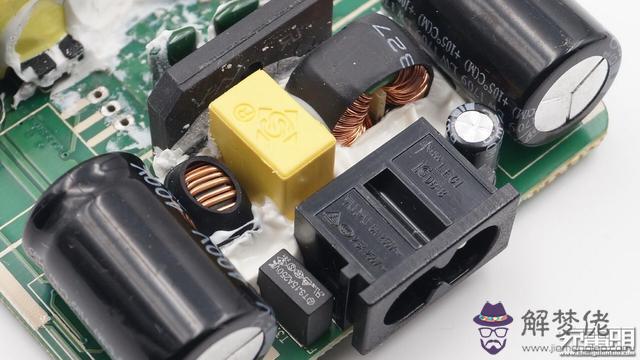

市電輸入端保護電路與EMI電路。

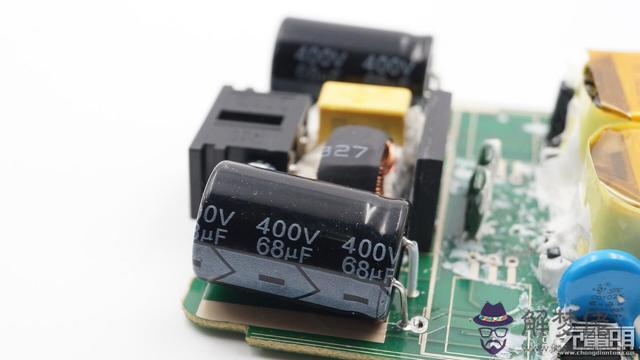

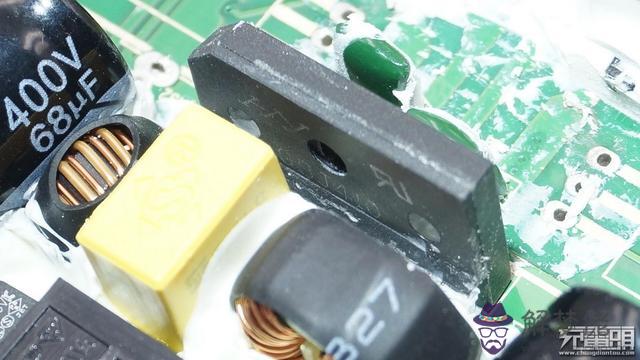

電源初級為兩路獨立設計，所以主電容也是兩枚同規格。400V68微法。

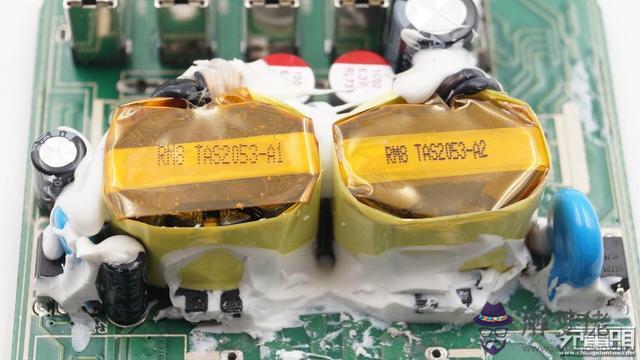

兩顆變壓器。

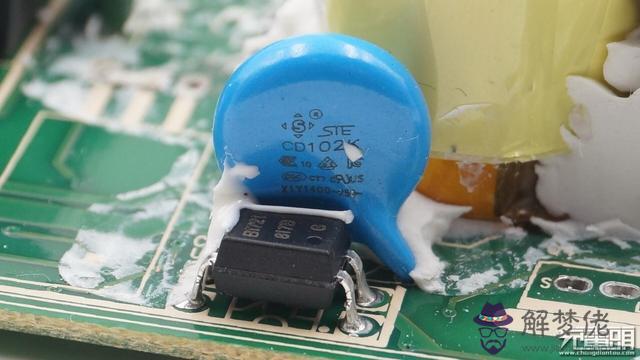

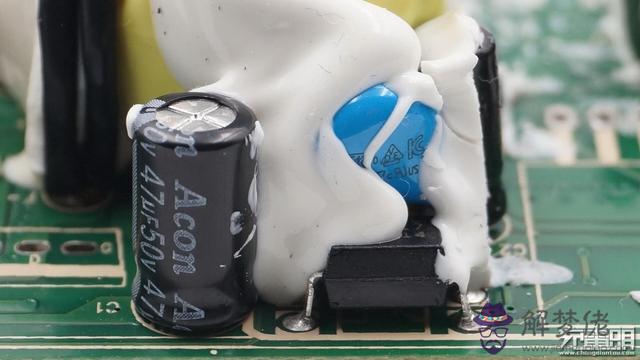

每路都有光耦做反饋，同樣也是兩顆藍色抗干擾電容。

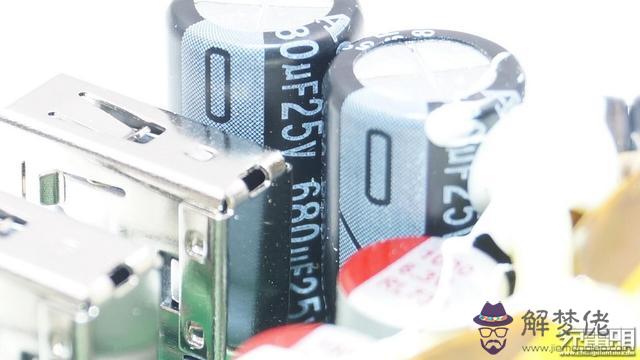

USB Type-C輸出部分使用兩顆電解電容濾波，Acon 25V680微法。

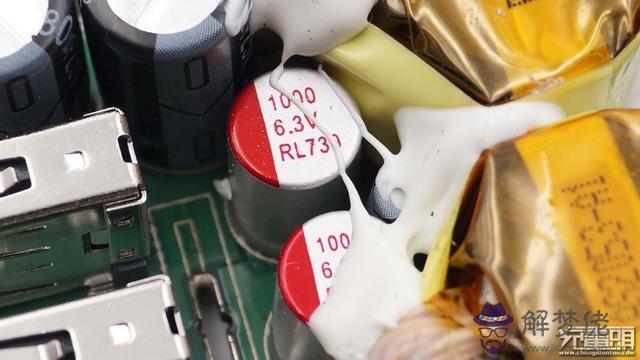

USB接口輸出濾波使用兩顆固態電容，6.3V1000微法。

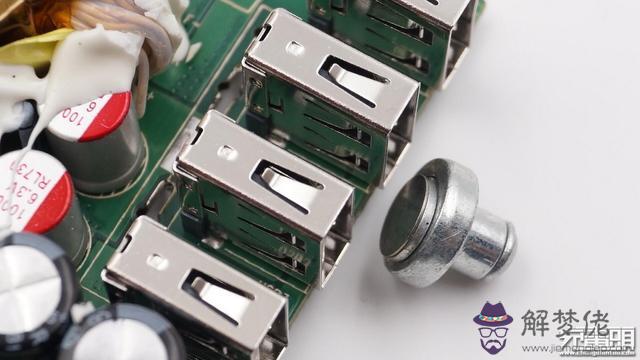

四個USB插座與磁鐵無緣。

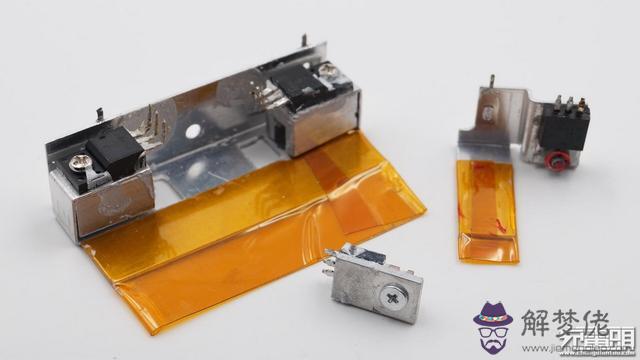

拆除帶有散熱片的管子。散熱片最大的是初級PWM MOS有兩顆，其次是USB同步整流管，散熱體積最小的是PD輸出同步整流管。

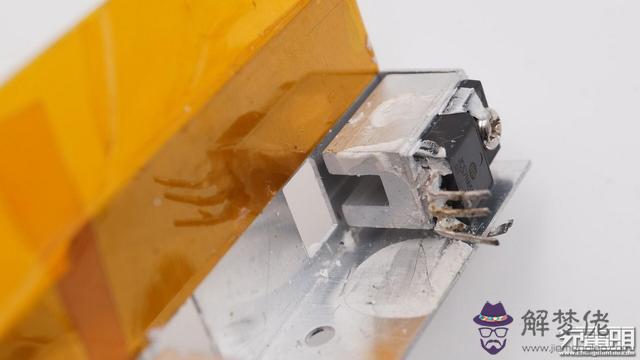

初級兩顆MOS在大散熱片上額外加裝了一個小鋁塊加強散熱。

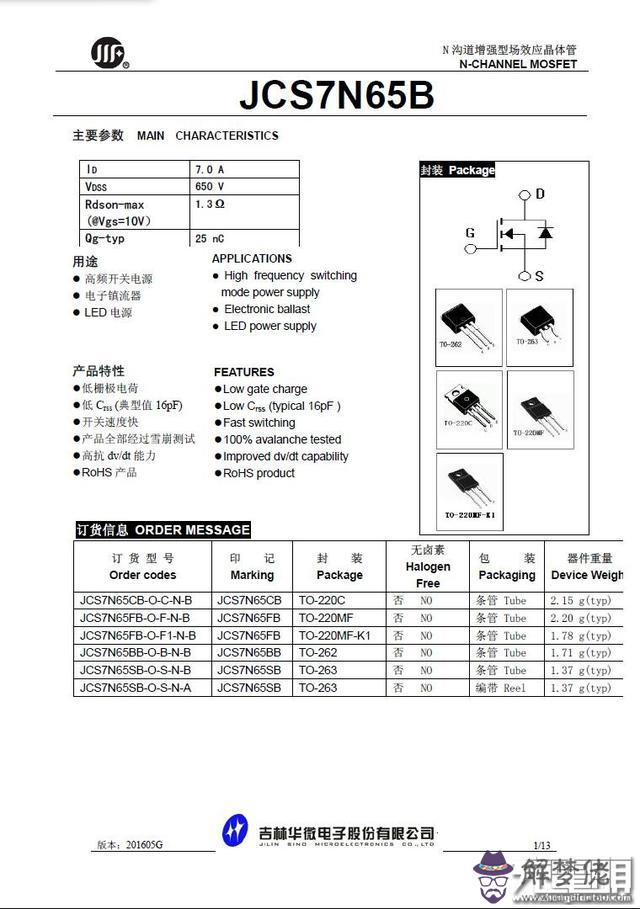

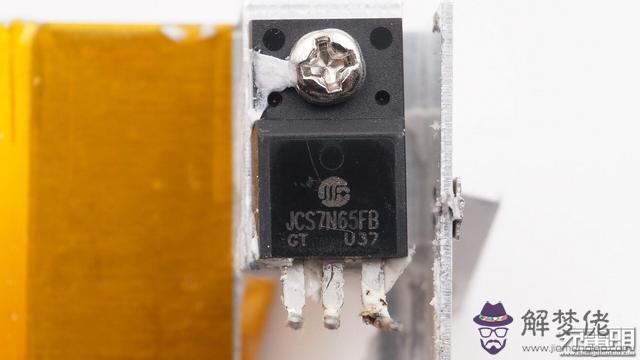

初級主MOS，吉林華微電子JCS7N65FB。

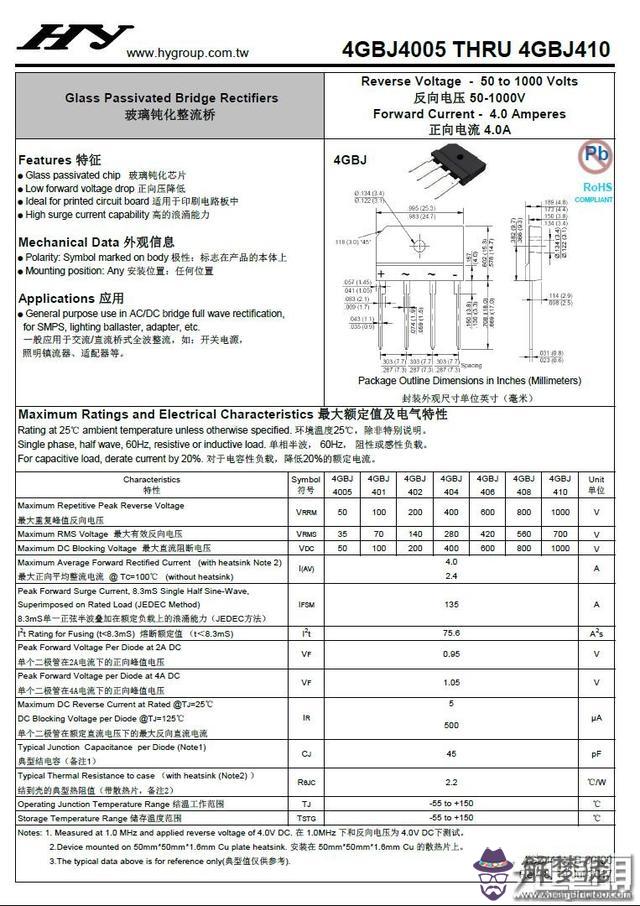

兩路初級共用一個整流橋，臺灣虹揚HY GBJ410。
一次側PWM，共有兩顆同型號。

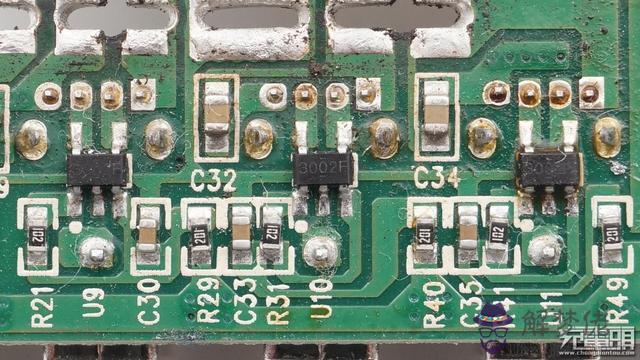

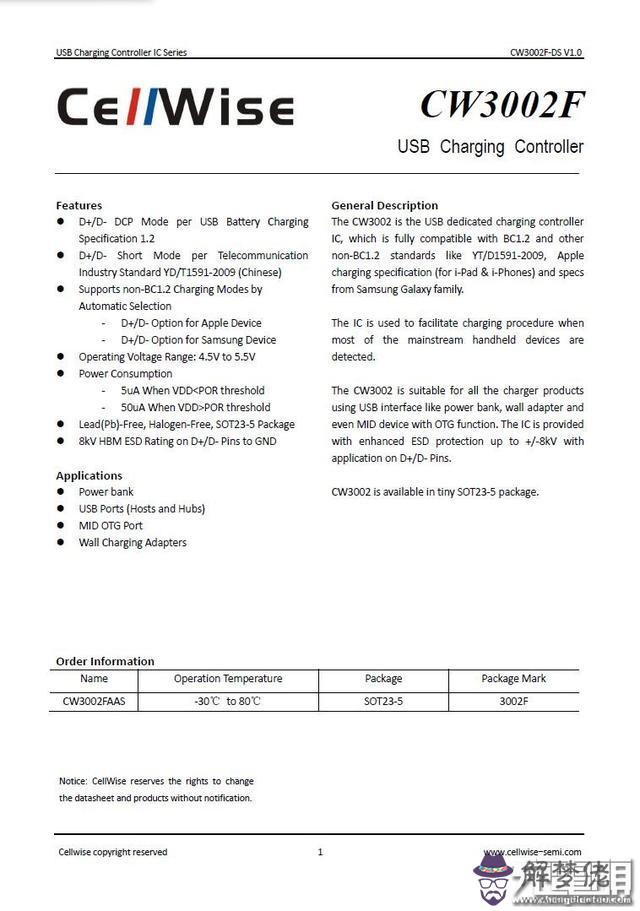

USB智能識別IC，cellwise-semi賽微微CW3002F。

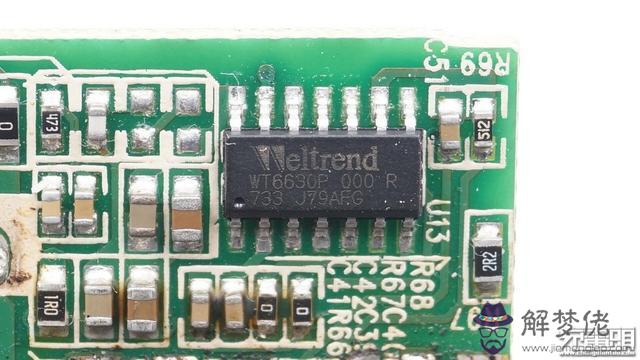

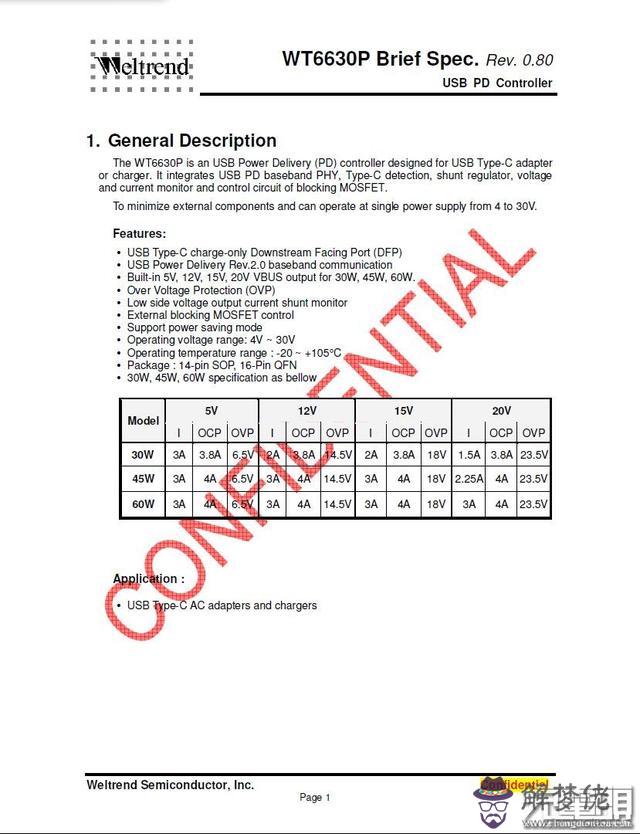

PD輸出控制器，Weltrend WT6630P。

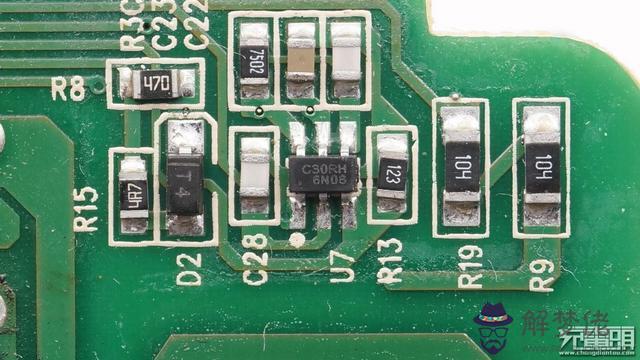

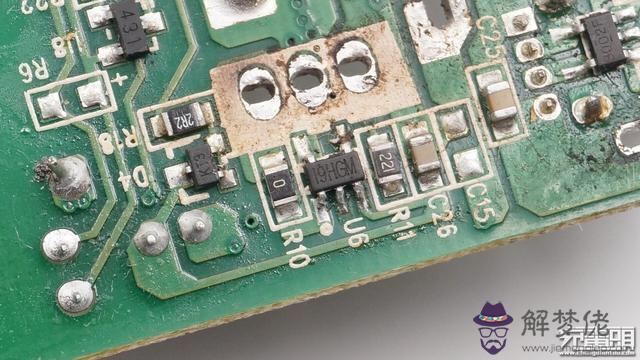

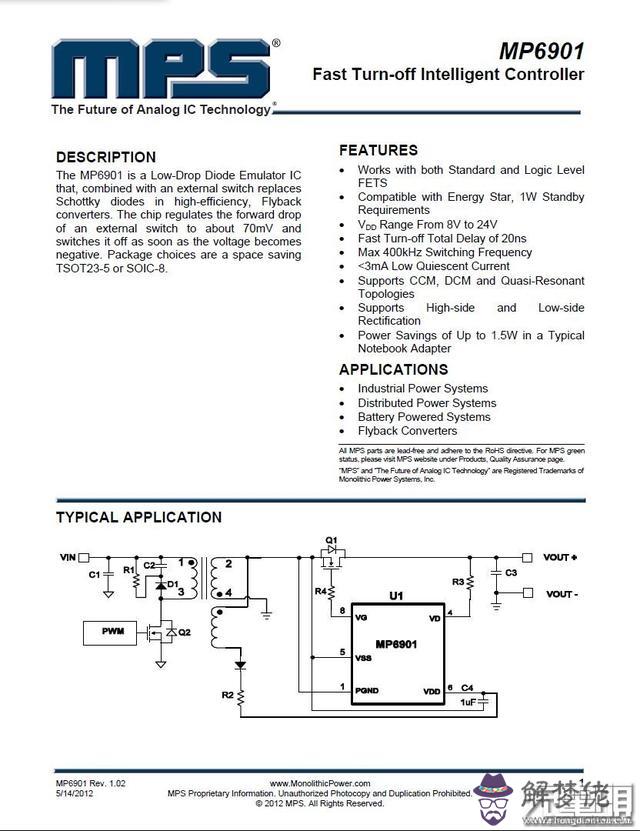

次級使用兩顆相同型號的同步整流控制器，絲印I9HGM實際為MPS MP6901。

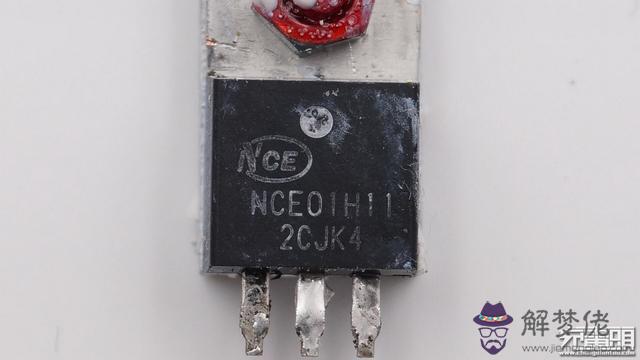

PD輸出同步整流MOS，新功率NCE01H11。

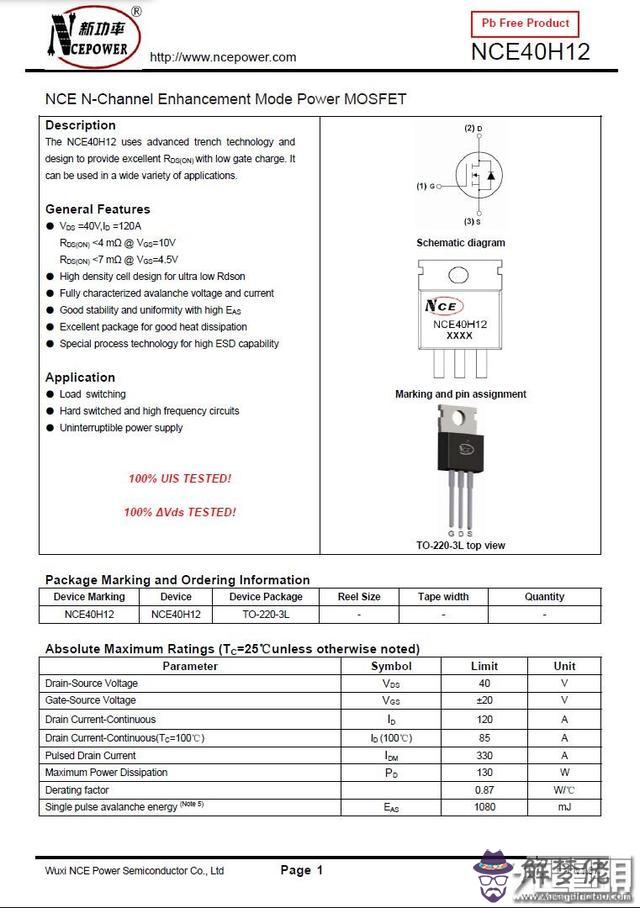

USB輸出同步整流MOS，新功率NCE40H12。

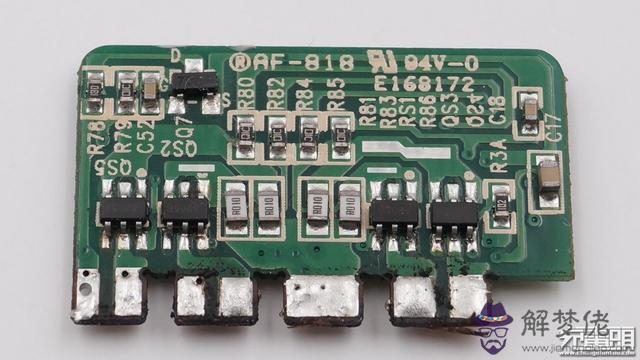

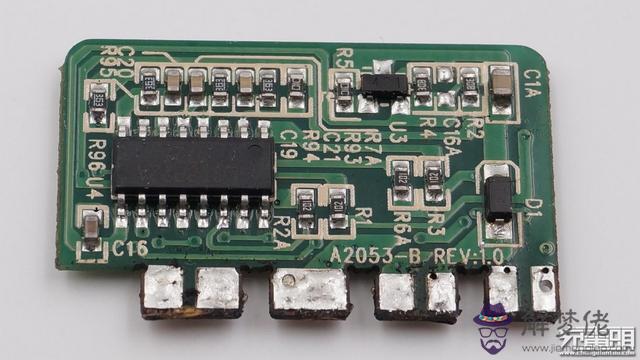

USB輸出保護子板正反面。

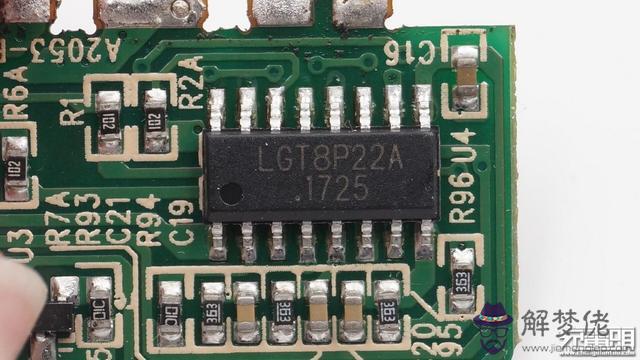

輸出保護單片機LGT8P22A。

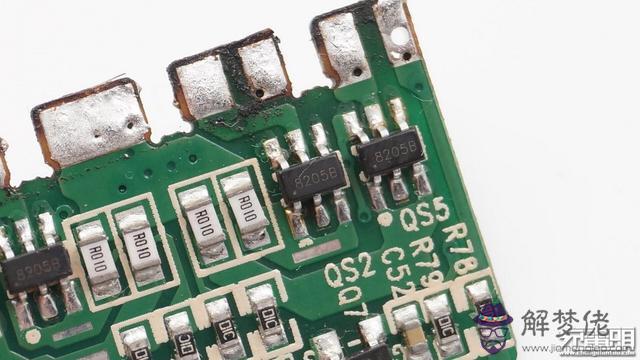

r010檢流 送到單片機檢測控制8205MOS保護，過流關閉輸出。

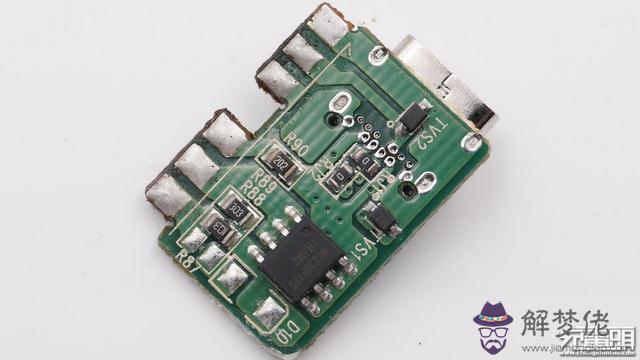

USB Type-C子板正反面。

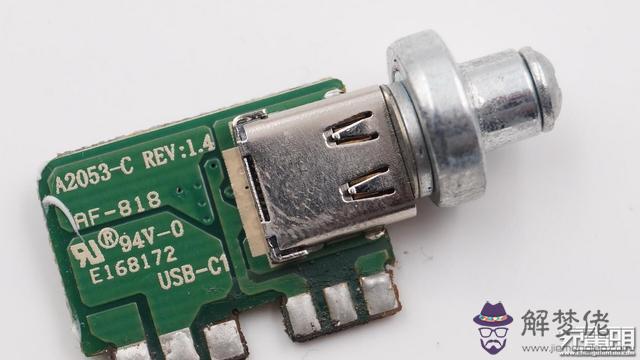

USB Type-C插座磁吸。

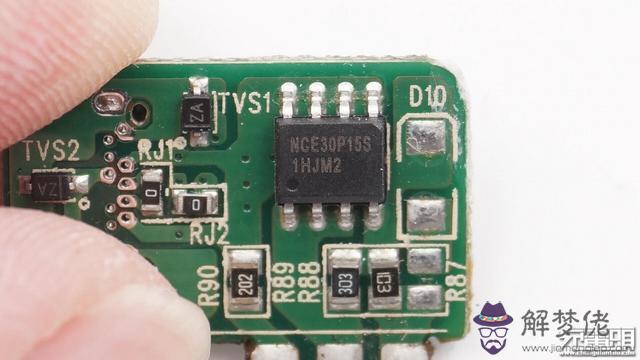

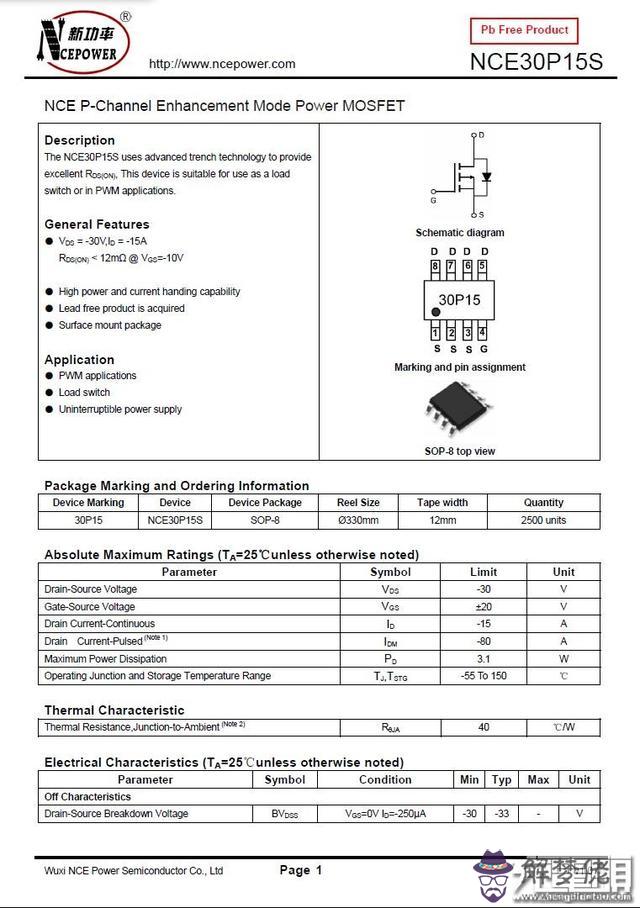

USB Type-C輸出保護MOS，新功率NCE30P15S。

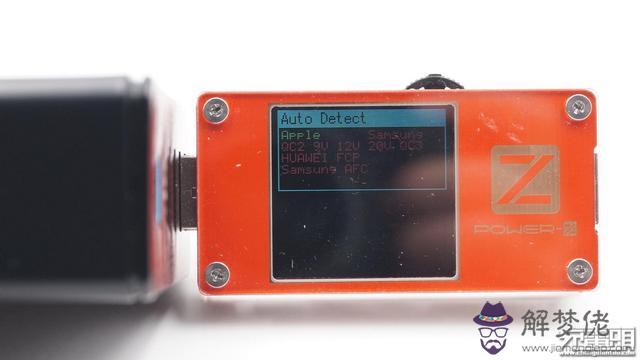

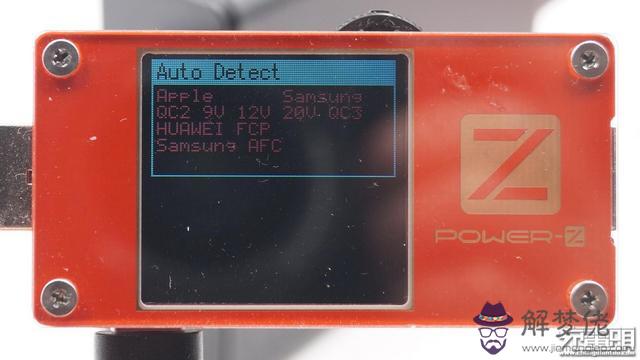

使用POWER-Z觸發快充模式，四個USB接口所支持的格式完全一樣，只支持蘋果BC1.2。

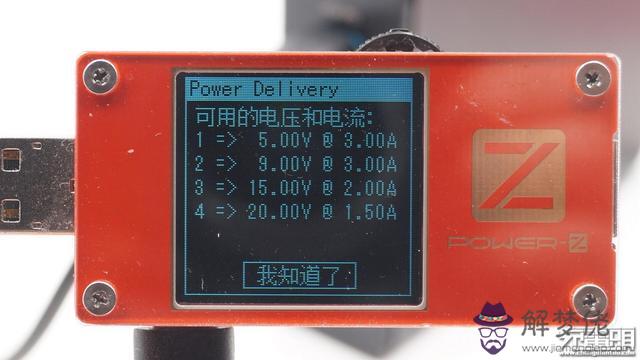

使用POWER-Z觸發USB-type C接口的PD模式，顯示在PD模式下各電壓所支持最大電流列表，與包裝標稱完全一致。
使用POWER-Z觸發快充模式，USB-type C接口主流快充模式都不支持。

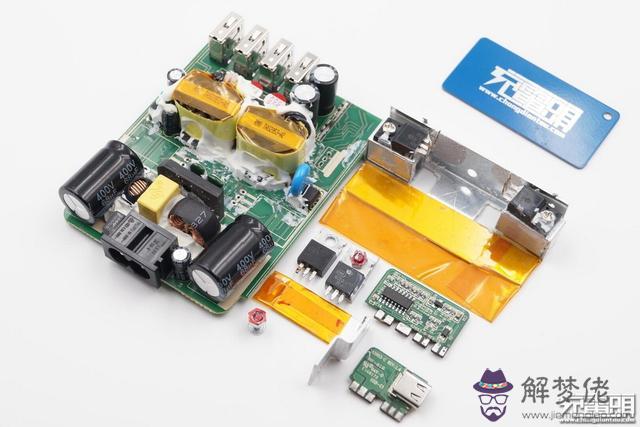

全家福。
