鴻業市政道路設計操作步驟

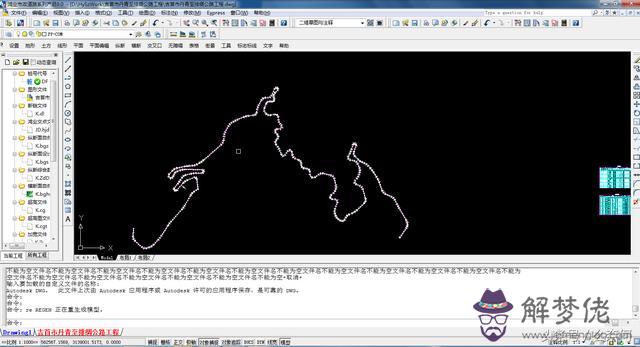

一、地形處理:

→自然等高線→快速轉化

→自然等高線→離散

→自然標高離散點→文本定義

可能存在多余的點,則:自然標高離散點→標高檢查:選擇要檢查的點(ALL),輸入最小和最大標高→開始檢查。可以逐個或全部刪除。

二、場地土方優化:

→定義土方邊界:(繪制土方網格外包羅線,必須閉合)

→網絡劃分(繪制網格):首先選擇網格區域,輸入區域編號,點取劃分網絡的基點(該點位置不影響計算結果),輸入間距。

→網格處理:(處理完方可計算,同時形成一系列的資料點)

→角點標高(用以定義各網格交叉點的自然標高及設計地面標高)→標高定義方式:由離散點計算→選點→框選

→土方優化:選擇土方優化計算(根據優化結果定義區域內各點的設計標高,黃線為零線)→土方標高:框選

→邊坡計算:輸入填挖方邊坡坡度,框選土方區域的邊界。(自動計算邊坡土方量,并繪制邊坡示坡線,相鄰邊坡自動生成土方系統表

→土方斷面:用來繪制土方網絡區域的斷面圖(可做任意方向的轉軸剖)

三、平面設計:先繪制好倒線(定線),再進行平曲線設計

→導線法線型設計→基本型緩和曲線設計。步驟:1 動態設計→緩和段:LS 控制方式:R+LSR;2 基本參數→輸入轉角半徑R,緩和曲線長LS

→樁號→定義樁號(選擇需要轉化的中心線,點取樁號定義基點,輸入起點樁號,選擇方向,輸入樁號代號)

→線轉道路:(選擇需要轉化的中心線,板塊類型,輸入道路名稱)

→縱斷:→地形圖提取自然標高(提取出中心線處的自然標高),修改提取標高后保存文件!

→橫斷:→地形圖提取自然標高(按照指定的寬度提取橫斷自然標高,修改提取范圍)提取標高,保存文件

→工具:→圖層控制→關閉選中的

→超高架寬設計(計算前先確定斷面形式,定義板塊是否加寬,保存橫斷面形式。)→單彎道設置→計算。計算后生成加寬文件,超高文件,超高圖文件。

→平面規范檢查(平面線型是否滿足規范要求)→從圖面→查看結果

→道路繪制(選中交叉處理,繪制道路)

→標注:→平曲線參數標注

→道寬自動標注

渠化:→右轉車道

→港灣停靠站

→工具:→圖層控制→所有圖層打開

→平面:→自動截圖→生成截圖樁號→截圖

鴻業市政道路八字口怎麼繪制

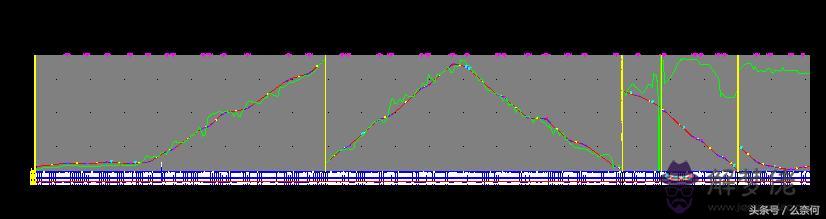

四、道路縱斷設計

→縱斷:→縱斷面設計,選擇縱斷設計前提數據文件→應用→繪制草圖→關聯參考點或固定坡度或固定坡長還有自由拉破→點擊動態拉破(使用自由拉破方式進行動態拉破,在黃色的設計線上點去拉破點,自由拖動進行設計→點擊豎曲線設計或直接輸入半徑進行精確控制;綠色括號表示豎曲線范圍,樁號表示平曲線特殊樁的位置),保存!

縱斷面繪制,選擇需要繪制的樁號,平面標注,自然標高,平曲線,豎曲線,交叉樁號)→繪制。

→縱斷表頭定制(修改和定制表頭)

→縱斷技術指標統計

→縱斷綜合數據定義(可輸入橋涵等構造物信息,在交叉口范圍中,可輸入需要進行豎向設計的交叉口的樁號和范圍,有提示信息

→縱斷規范檢查

五、道路橫斷面設計:

→邊坡參數定義選擇需要的邊坡組件(增加or刪除),路肩,邊溝,擋土墻,護坡道等。保存文件!

→擋土墻→立面設計→選擇擋土墻前提數據→繪制草圖→布設擋墻→保存結果→平立面出圖設置→伸縮縫(保存文件)→平立面繪制

→橫斷面計算繪圖→計算

→橫斷出圖設置,可設置出圖各項參數,如標注樣式和邊坡坡度等。

→示坡線(框選)

→橫斷布置圖繪制

→橫斷構造圖繪制

→橫斷結構圖繪制

各種表格繪制:1 土方計算表 2邊坡面積表 3 護坡工程量表 4路基設計表

六、道路平交口設計:

→構造邊界線

→路脊線定義

→基本參數輸入(名稱,中心控制點高程,板塊長和寬,等高線間距)→每條道路定義→輸入縱坡,入口點高程→生成基本控制點

→生成計算線→生成等高線→刪除計算線→簡化(等高線)頂點,可手動調整→圓順等高線→可用三維曲面功能檢查成果。→刪除三維實體→刪除等高線

→板塊劃分→自動劃分

→板塊處理

→生成計算線

→角點標高計算→刪除計算線

→路脊樁號(通過定義路脊線樁號,可以處理交叉口有豎曲線的問題
