八字形橋臺

（一）梁橋常用橋臺類型及其構造特點

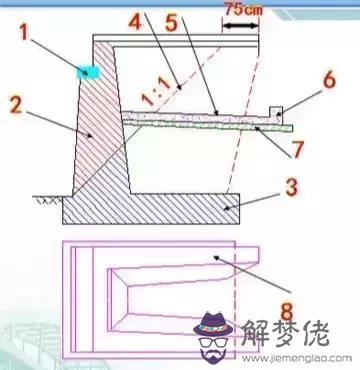

1．重力式U形橋臺

重力式U形橋臺由:三部分組成。

1-臺帽； 2-前墻； 3-基礎； 4-錐形護坡； 5-碎石；6-盲溝； 7-夯實粘土8-側墻。

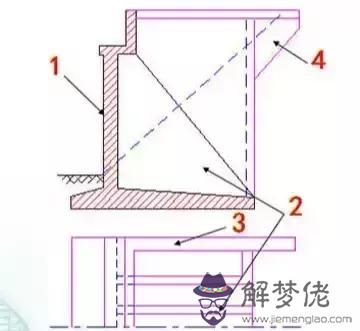

2.鋼筋混凝土薄壁橋臺

鋼筋混凝土薄壁橋臺是由扶壁式擋土墻和兩側的薄壁側墻所構成。

1-前墻 2-扶壁 3-側墻 4-耳墻

臺頂由豎直小墻和支于扶壁上的水平板構成承梁部分，以支承橋跨。

特點：自身重力輕可減小對地基的壓力。但其構造復雜，鋼筋用量也比較多，適用于在軟土地基上建造的橋梁。

3．埋置式橋臺

當路堤填土高度超過6m～8m時，可采用埋置式橋臺。

它是將臺身埋在錐形護坡中，只露出臺帽，以安放支座和上部結構，不另設翼墻，僅由臺帽兩端的耳墻與路堤銜接。

重力式埋置橋臺：

臺身常做成向后傾斜，這樣可減小臺后土壓力和基底合力偏心距，但施工時應注意橋臺前后均勻填土，以防傾倒。

立柱式埋置橋臺

框架式埋置橋臺

樁式埋置橋臺

以上這三種橋臺均較重力式橋臺輕巧，能節約大量圬工。

特點：由于臺身埋入土中，利用臺前錐坡產生的土壓力來抵消臺后的主動土壓力，可以增加橋臺的穩定性，橋臺的尺寸也相應減小。但埋置式橋臺的錐坡擋水面積大，對橋孔下的過水面積有所壓縮。

4．輕型橋臺

輕型橋臺用于跨徑不大于13m的板(梁)橋，且不宜多于3孔，全長不大于20m。

臺帽用混凝土澆筑，當填土高度較高或跨徑較大時，宜采用有臺背的臺帽。

臺身用混凝土澆筑或塊石砌筑，兩邊坡度為直立。

八字形橋臺：

兩邊翼墻與橋臺設縫分離, 翼墻與水流方向成30°夾角；

一字形橋臺：

翼墻與橋臺連成整體；

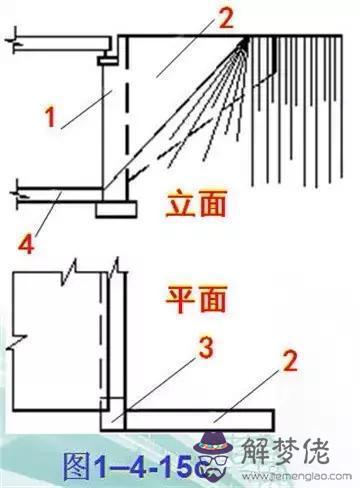

為了節約圬工數量，也可在邊樁上設置耳墻代替翼墻。

1-臺墻2-耳墻3-邊柱

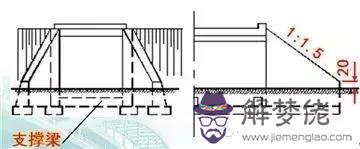

為了增加橋臺抵抗水平推力的抗彎剛度，也可將臺身做成T形截面。

1-臺墻2-耳墻3-邊柱4-支撐梁

上部構造與臺帽間應用栓釘連接，栓釘孔、上部結構與臺背之間需用小石子混凝土(標號同上部結構)或砂漿填實。

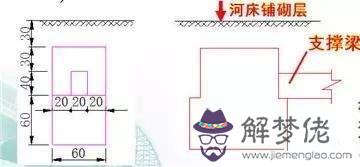

橋臺下端與相鄰橋臺(墩)之間設置支撐梁，設在鋪砌層及沖刷線之下，對于多孔橋的一字形橋臺，墩與臺之間的支撐梁需設置支撐梁頂座。

5．錨碇板式橋臺（錨拉式）

錨碇板結構由錨碇板、立柱、拉桿和擋土板組成。

擋土結構包括：錨碇板、拉桿、擋土板和立柱。

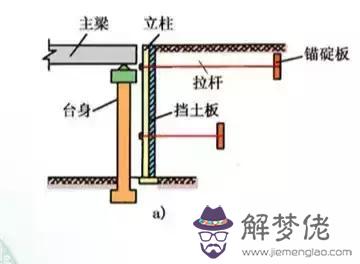

（1） 分離式

構造見圖

臺身與錨碇板、擋土結構分離，臺身承受橋跨結構傳來的豎向力和水平力，擋土結構承受土壓力。

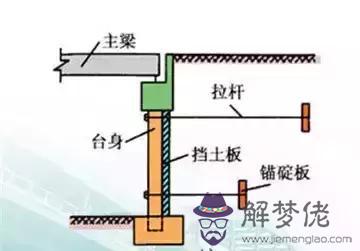

(2) 結合式

結合式錨碇板式橋臺較分離式錨碇板式橋臺結構簡單，施工方便，工程量小，但受力不明確，若設計計算中臺頂位移量的選取不準確，將影響施工和運營。

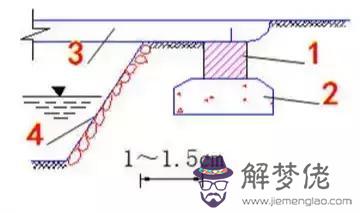

6．枕梁式橋臺

枕梁式橋臺是以枕梁代替臺帽，并直接擱于地基上。它是橋梁中最簡單的一種橋臺，適用于橋梁建筑高度小，橋臺下土質比較密實，河床比較穩定，無沖刷的小型梁橋。

1-枕梁

2-碎石墊層

3-梁

4-護坡

(二) 拱橋橋臺構造

1．重力式U形橋臺

1-側墻 2-前墻 3-基礎 4-防護墻5-臺帽 6-錐坡

重力式U形橋臺在拱橋中用得最多，其構造與梁橋U形橋臺相仿，也是由前墻、側墻和基礎三部分組成。

前墻承受拱圈推力和路堤填土壓力，其任一水平截面的寬度，均要滿足規范要求。側墻頂寬也應滿足規范要求，側墻和前墻連成整體。

基礎平面尺寸要比臺身底截面尺寸略大，基礎可做成單層的也可做成多層的，視基礎的總厚度確定。

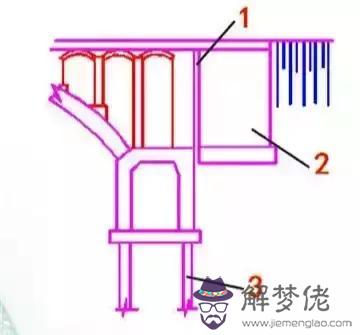

2．組合式橋臺

1-沉降變形縫 2-后座 3-基樁

組合式橋臺由臺身和后座兩部分組成。

臺身基礎承受豎向力，一般采用樁基礎。拱的水平推力則主要由后座基底摩阻力及臺后的土側壓力來平衡。

后座基底標高應低于拱腳下緣標高，力求臺后土側壓力和基底摩阻力的合力作用點同拱座中心標高一致。

3．輕型橋臺

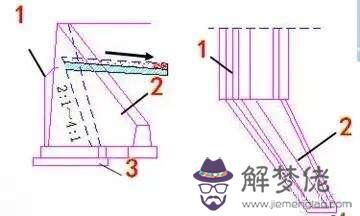

(1)八字形輕型橋臺和前傾式輕型橋臺

1-臺身 2-八字翼墻 3-基礎

八字形橋臺的臺身可做成等厚度的或變厚度的。變厚度的臺身背坡一般為2:1～4:1，臺口尺寸應滿足抗剪強度要求。

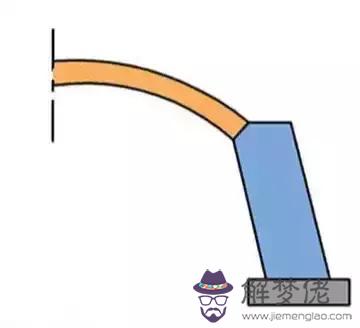

前傾式橋臺

由于臺身向橋孔方向傾斜因此比直立臺身的受力情況要好，用料要省，缺點是施工比較麻煩。

(2)U形輕型橋臺

1-前墻 2-側墻 3-基礎

U形橋臺由前墻(等厚度的)和平行于行車方向的側墻組成。

(3)背撐式橋臺

當橋臺寬度（橫橋向）較大時，為了保證結構的強度和穩定性，可在八字形或U字形橋臺的前墻背后加一道或幾道背撐，構成平面為字形、E字形的橋臺。

這種橋臺比八字形橋臺的穩定性要好，但土方開挖量及圬工體積都大，因而加背撐的U字形橋臺適用于較大跨徑的高橋和寬橋。

4．空腹L形橋臺

1-前墻 2-后墻 3-基礎板 4-撐墻

空腹L形橋臺由前墻、后墻、基礎板和撐墻部分組成。

適用于軟土地基、而橋臺本身不高的空腹式拱橋。前墻承受拱圈傳來的壓力，后墻支承臺后土壓力。在前后墻之間加設撐墻3～4道，作為前后墻間的傳力構件，并對后墻起到護壁和對基礎板起到加勁作用。

5．履齒式橋臺

履齒式橋臺又稱飛機式橋臺，由前墻、側墻、底板和撐墻幾部分組成。

1-前墻 2-側墻 3-底板 4-撐墻5-腹拱臺帽 6-主拱圈 7-滑動面

其結構特點是：基底面積較大，可以支承一定的垂直力，底板下的齒檻可以增加磨阻和抗滑穩定性。適用于軟土地基和低路堤的拱橋。

6．屈膝式橋臺

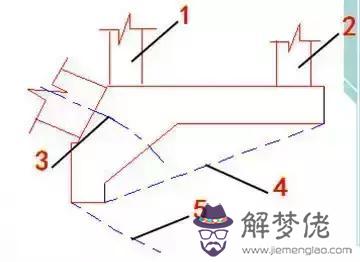

1-前墻 2-后墻 3-壓力線 4-受力面 5-滑動面

屈膝式橋臺也適用于軟土地基。它可以看成為橫臥的L形橋臺，是直接利用原狀土作拱座，施工中應盡量不破壞表層好土。
