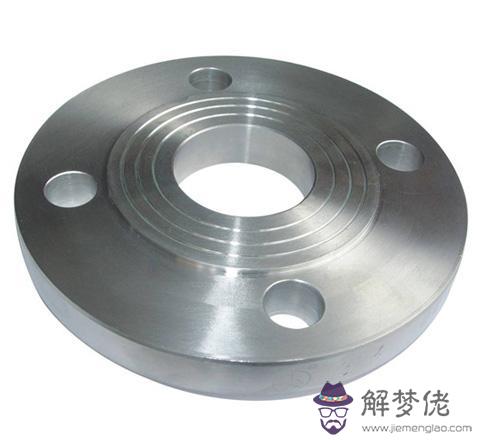

板式平焊法蘭
帶勁平焊法蘭

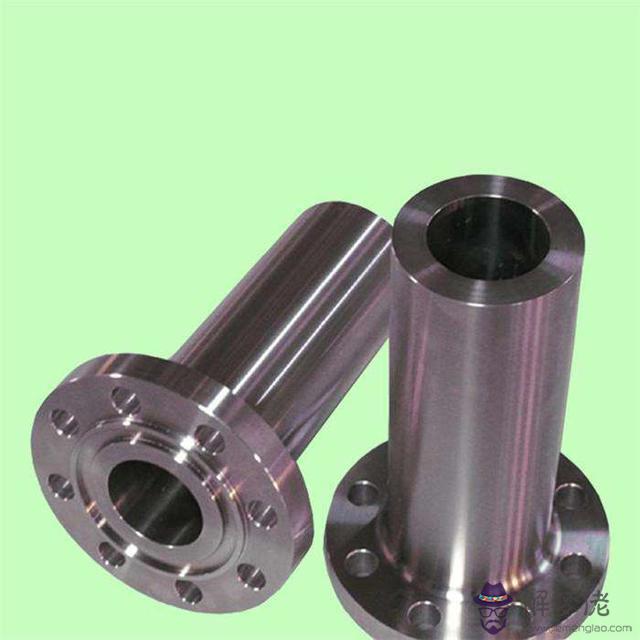

對焊法蘭
對焊環板式松套法蘭
對焊環帶勁松套法蘭

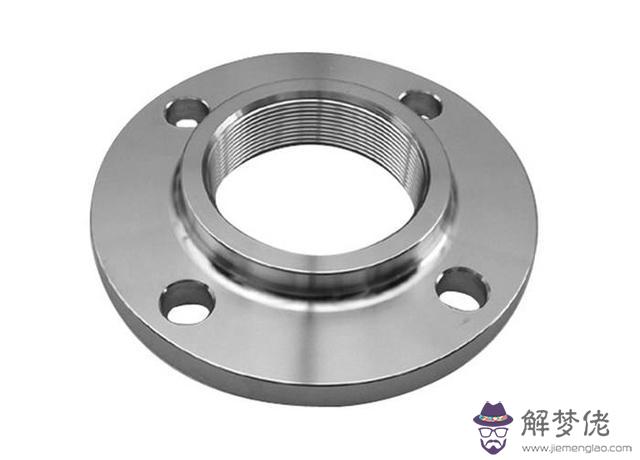

螺紋法蘭
整體法蘭
我國現行的法蘭標準分為兩個體系，分別是PN系列（歐洲體系）和Class系列（美洲體系）。
PN系列公稱壓力等級采用PN表示，包括以下九個等級：PN2.5、PN6、PN10、PN16、PN25、PN40、PN63、PN100、PN160。
Class系列公稱壓力等級采用Class表示，包括以下六個等級：Class150、 Class300、Class600、Class900、Class1500、Class2500。
法蘭的公稱壓力等級對照表
磅級（class)15030060090015002500公稱壓力PN（Bar）2050110150260420LB與PN是壓力等級，不是簡單的壓力單位，就是LB可與MPa相互換算，但是LB與PN是不能簡單的換算的。
法蘭的分類
1、按化工行業標準來分，法蘭分為：
板式平焊法蘭（PL）帶頸平焊法蘭（SO）帶頸對焊法蘭（WN）整體法蘭（IF）承插焊法蘭（SW）螺紋法蘭（Th）對焊環松套法蘭（PJ/SE）法蘭蓋（BL）平焊環松套法蘭（PJ/PJ）襯里法蘭蓋（BL（s））2、按石化（SH）行業標準來分，法蘭分為：
螺紋法蘭（PL）對焊法蘭（WN）平焊法蘭（SO）承插焊法蘭（SW）松套法蘭（LJ）法蘭蓋（不表注）3、按機械（JB）行業標準來分，法蘭分為：
整體法蘭對焊法蘭板式平焊法蘭對焊環板式松套法蘭平焊環板式松套法蘭翻邊環板式松套法蘭法蘭蓋4、按國家（GB）標準來分，法蘭分為：
整體法蘭螺紋法蘭對焊法蘭帶頸平焊法蘭帶頸承插焊法蘭對焊環帶頸松套法蘭板式平焊法蘭對焊環板式松套法蘭平焊環板式松套法蘭翻邊環板式松套法蘭法蘭蓋5、按照連接方式法蘭連接種類來分，法蘭分為：
板式平焊法蘭、帶頸平焊法蘭、帶頸對焊法蘭、承插焊法蘭、螺紋法蘭、法蘭蓋、帶頸對焊環松套法蘭、平焊環松套法蘭、環槽面法蘭及法蘭蓋、大直徑平板法蘭、大直徑高頸法蘭、八字盲板、對焊環松套法蘭等。
法蘭標記
鋼管外徑系列是管法蘭尺寸的基礎。我國目前生產和使用的鋼管，從外徑來分有兩個系列：標準中標注為“系列Ⅰ”和“系列Ⅱ”，或稱“A系列”及“B系列”。系列A的鋼管為“英制管”，俗稱“大外徑管”；系列B的鋼管為“公制管”，俗稱“小外徑管”。
所謂“大外徑管及小外徑管”的含義是：在相同管道公稱通徑的條件下，管道附件（諸如法蘭、閥門、管件及管道過濾器等）所配用鋼管外徑尺寸的大小，尺寸大的叫“大外徑”管；尺寸小的叫“小外徑”管。
例如：公稱通經DN100的法蘭，配管外徑為114.3mm及108mm兩種，外徑114.3mm的鋼管稱為“大外徑”管或“A系列”管；外徑108mm的鋼管稱為“小外徑”管或“B系列”管。
PN系列
法蘭按下列規定標記：
HG/T 20592法蘭（或者法蘭蓋）
其中，b為法蘭的類型
c為法蘭的公稱尺寸與適用鋼管外徑系列。若為A系列可以省略，B系列須在后面注明。另外，整體法蘭、螺紋法蘭、法蘭蓋的適用鋼管外徑系列可省略。
d為公稱壓力等級PN
e為密封形式代號
f為鋼管壁厚，由用戶提供。帶頸對焊法蘭、對焊環（松套法蘭）應注明鋼管壁厚
g為材質牌號
h表示其他。比如附加的要求
