東莞市奧源電子科技有限公司是一家以電力電子技術為核心,專業研發、制造和銷售各種高中低功率開關電源和開關變壓器的國家高新技術企業。業務涵蓋智能家電、智能安防、工業控制與工業自動化領域。

最近充電頭網拿到了奧源一款65W PD快充電源適配器,這款產品基于必易微KP2201+KP4050 QR電源方案設計,通過了CCC安規認證以及VI級能效認證,可滿足筆電設備快充需求。下面充電頭網就對這款充電器進行詳細拆解,看看具體做工如何。

一、奧源65W電源適配器外觀

八字尾電源適配器

奧源這款65W PD快充充電器自帶USB-C輸出線纜,機身以及線均為白色,整體風格十分簡約。

八字尾電源適配器

充電器腰身高光亮面,輸入輸出端外殼啞光,邊緣分明,配備固定式國標插腳。

八字尾電源適配器

輸入端外殼上印有充電器參數

型號:AY65AA-W-CH

輸入:100~240V~,50/60Hz,1.5A MAX

輸出:5V3A、9V3A、12V3A、15V3A、20V3.25A 65W Max

制造商:東莞市奧源電子科技有限公司

充電器已經通過了CCC認證以及VI級能效認證。

八字尾電源適配器

機身和輸出線纜交界處做了抗彎折處理。

八字尾電源適配器

USB-C線頭外殼磨砂,方便插拔。

八字尾電源適配器

實測充電器機身高度為65.93mm。

八字尾電源適配器

寬度為66mm。

八字尾電源適配器

厚度為30mm。

八字尾電源適配器

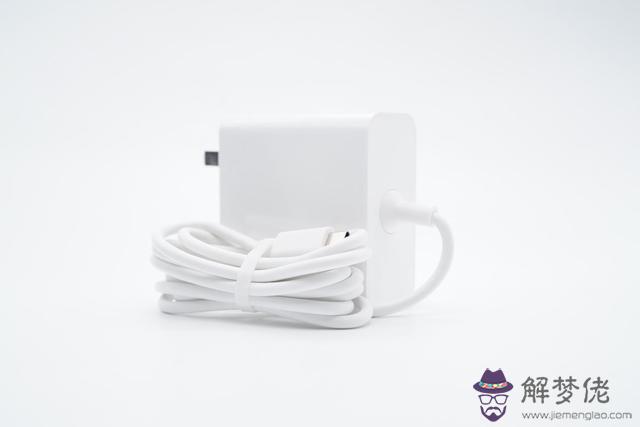

線纜長度約為155cm。

八字尾電源適配器

和蘋果61W充電器直觀對比,機身整體要小一圈。

八字尾電源適配器

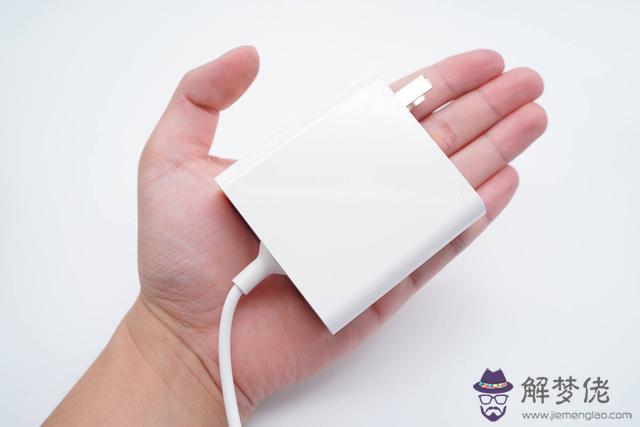

充電器拿在手上的直觀感受。

八字尾電源適配器

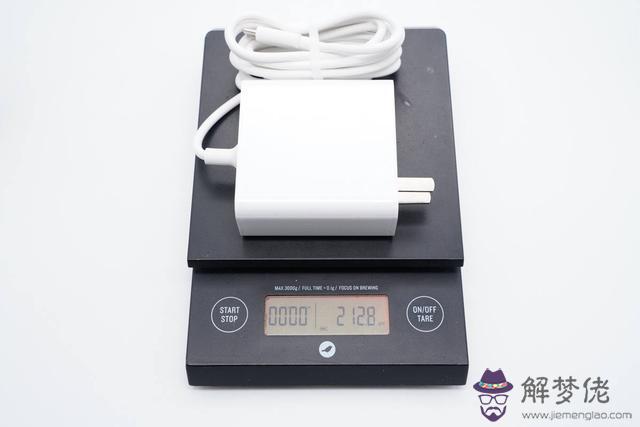

充電器帶線總重量約為213g。

八字尾電源適配器

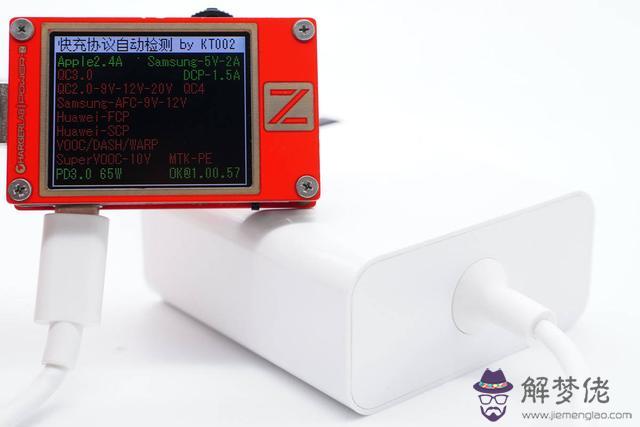

使用ChargerLAB POWER-Z KT002測得充電器支持Apple 2.4A、Samsung 5V2A、DCP協議,以及PD3.0快充協議。

八字尾電源適配器

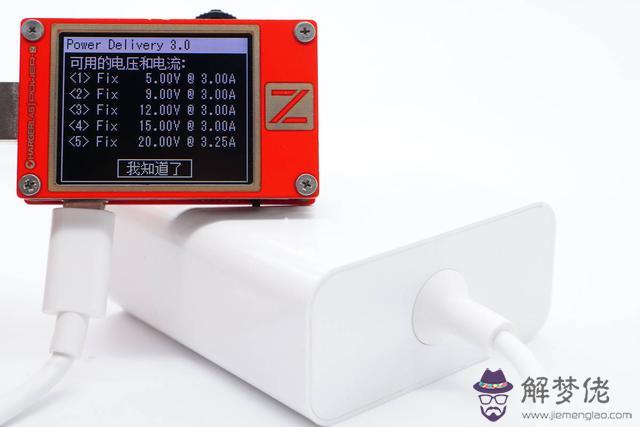

此外還測得其具備5V3A、9V3A、12V3A、15V3A、20V3.25A五組固定電壓檔位。

二、奧源65W電源適配器拆解

八字尾電源適配器

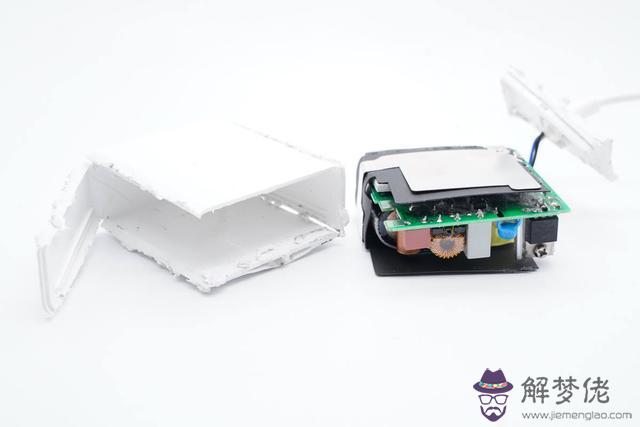

切割外殼取出充電器,外殼很厚保護性強。

八字尾電源適配器

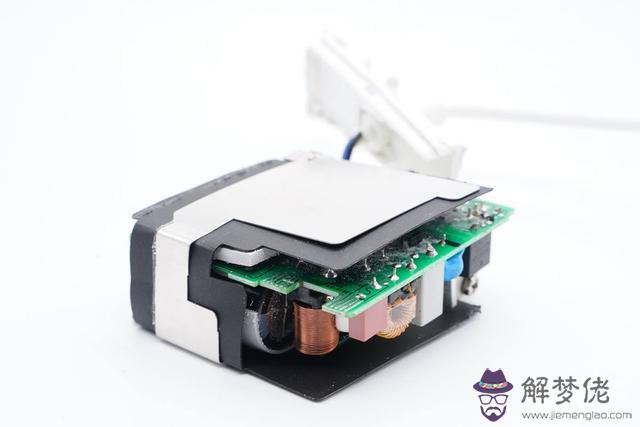

PCBA模塊覆蓋U型隔離板和散熱片,主板背面還貼有導熱墊。

八字尾電源適配器

散熱片錫焊固定。

八字尾電源適配器

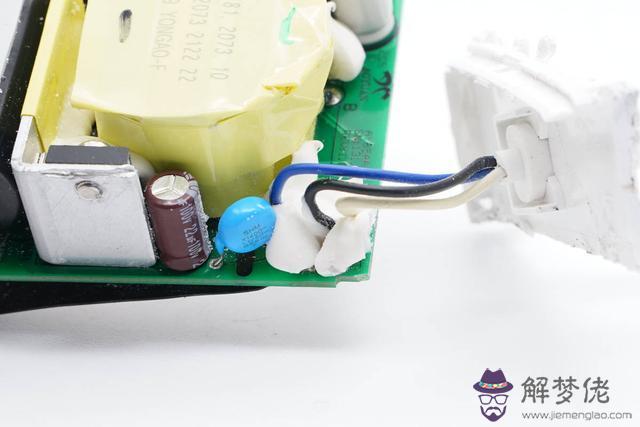

輸出線纜打膠加固。

八字尾電源適配器

拆掉散熱片和隔離板,主板背面整流橋處貼有導熱墊。

八字尾電源適配器

測得模塊長度為60.2mm。

八字尾電源適配器

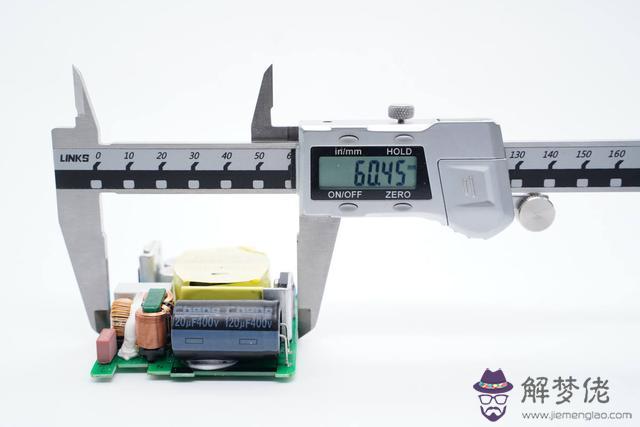

寬度為60.45mm。

八字尾電源適配器

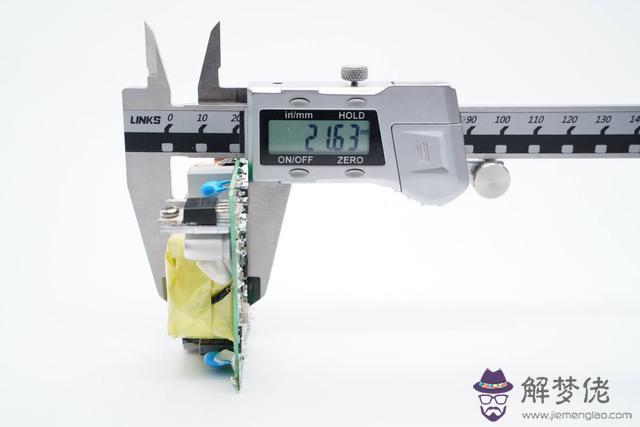

厚度為21.63mm。

八字尾電源適配器

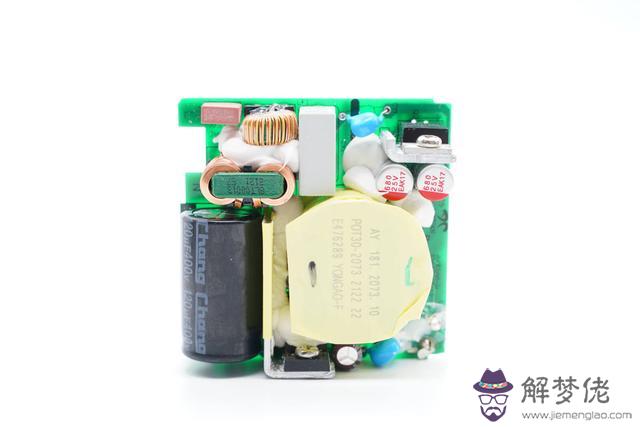

主板正面一覽,初級開關MOS管以及同步整流管配有專門的散熱片幫助散熱,共模電感、變壓器、輸出濾波固態電容等器件打膠加固。

八字尾電源適配器

主板背面一覽,得益于必易微KP2201+KP4050 QR電源方案的使用,外圍電路十分簡潔,初次級分界明顯。

八字尾電源適配器

輸入端設有延時保險絲、兩級共模電感以及安規X電容,其中一顆共模電感包裹透明塑料膜,Y電容橫跨初次級。

八字尾電源適配器

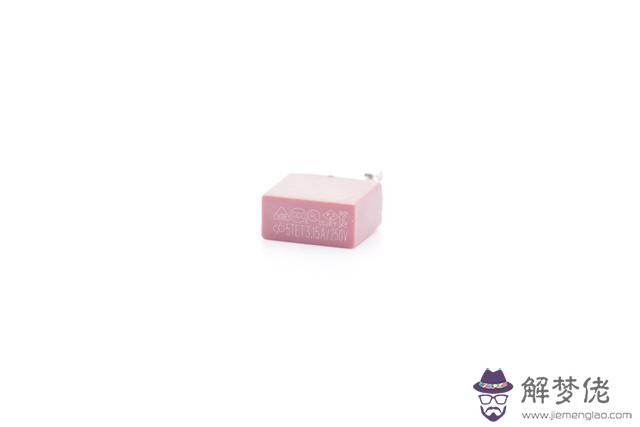

延時保險絲3.15A 250V。

八字尾電源適配器

共模電感特寫,雙線繞制,用于濾除EMI干擾。

八字尾電源適配器

另一顆共模電感特寫,扁平銅帶繞制,綠色磁芯。

八字尾電源適配器

安規X電容容量0.47μF。

八字尾電源適配器

MB30M整流橋特寫,采用兩顆以均攤發熱。

八字尾電源適配器

主板前端橫置一顆高壓濾波電解電容。

八字尾電源適配器

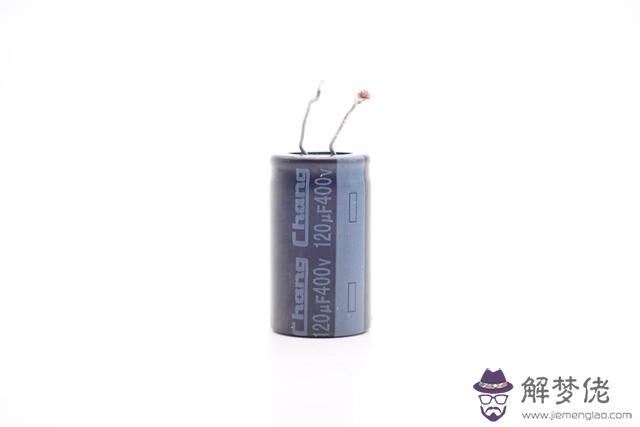

高壓濾波電解電容來自Chang常州華威電子,規格為400V 120μF。

八字尾電源適配器

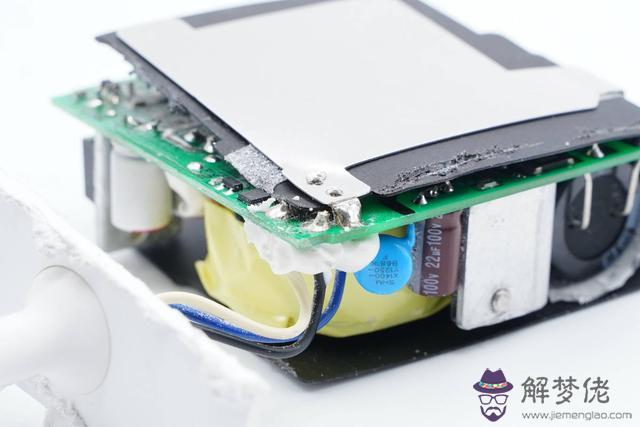

另一側設有主控芯片供電電容、Y電容、變壓器,初級開關MOS管使用螺絲固定在散熱片上。

八字尾電源適配器

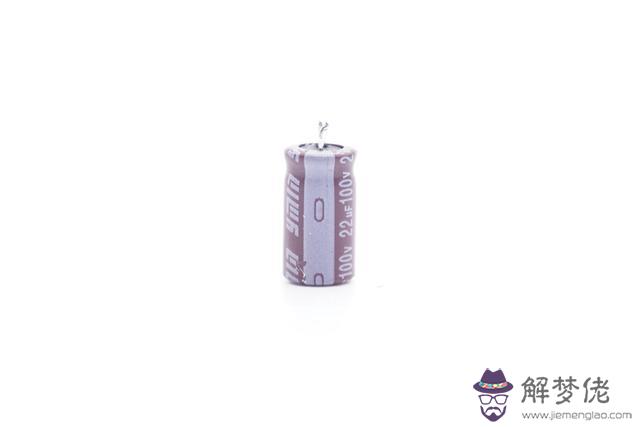

主控芯片供電電容來自永銘,規格為100V 22μF。

八字尾電源適配器

充電器主控芯片采用必易微KP2201,這是一款針對離線式反激變換器的高性能電流模式PWM控制器。VDD 的可工作電壓范圍為 8-76V,VDD極限耐壓為80V,非常適用于PD快充等寬電壓輸出的適配器應用,外部無需LDO。

KP2201集成了高壓啟動、輸入掉電檢測以及X電容放電功能,可以滿足快速啟動和超低待機的要求 (典型值 <30mW@230Vac)。

芯片內置高精度的65KHz開關頻率振蕩器,集成了斜坡補償,軟啟動,抖頻技術,環路增益調節等功能,使得系統的穩定性、可靠性、電磁兼容性得到極大的提升。

芯片還采用綠色節能模式,打嗝模式,中載谷底導通模式等優化系統效率,可輕松滿足六級能效要求。

八字尾電源適配器

KP2201集成有完備的保護功能,包括:VDD欠壓/過壓保護、輸入欠壓保護 (Brownout)、X電容放電保護、輸出過壓保護 (OVP)、輸出欠壓保護 (UVP)、逐周期電流限制 (OCP)、過載保護 (OLP)、短路保護 (SCP)、內置過熱保護、外置過熱保護、異常過流保護(AOCP)、前沿消隱 (LEB)、CS管腳開路保護、VDD鉗位保護等。

八字尾電源適配器

初級開關MOS管采用東芝TK11A65D,NMOS,耐壓650V,TO-220SIS封裝。

八字尾電源適配器

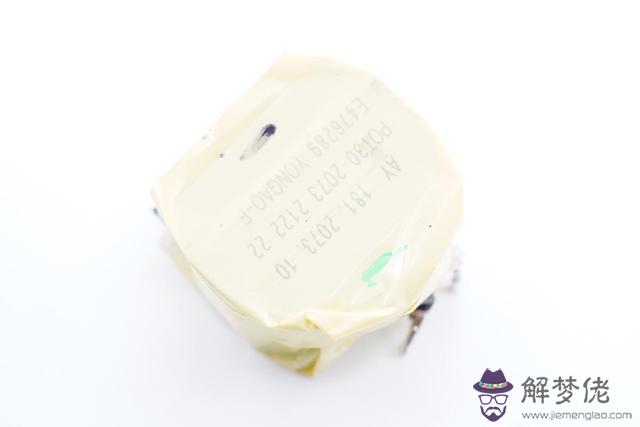

變壓器特寫。

八字尾電源適配器

CT 1019光耦,用于初級次級通信,反饋輸出電壓。

八字尾電源適配器

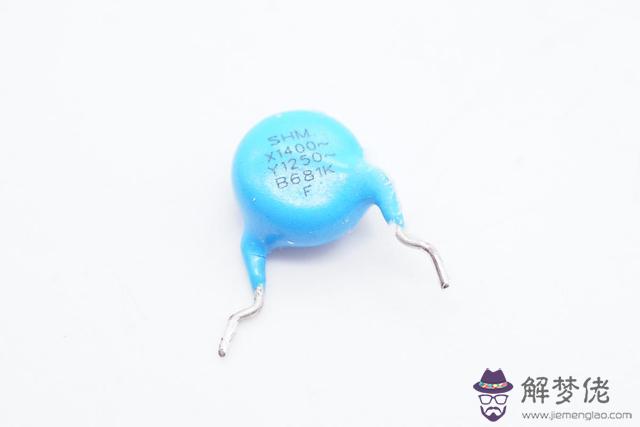

Y電容特寫。

八字尾電源適配器

另一顆Y電容特寫。

八字尾電源適配器

輸出端一覽,左側設有同步整流管和兩顆濾波固態電容,同步整流管使用螺絲固定在散熱片上。

八字尾電源適配器

同步整流控制器同樣來自必易微,型號KP4050。這是一款高性能副邊同步整流控制器,當配合外置MOS使用時,可以替代肖特基整流二極管以提高系統效率。KP4050支持High Side和Low Side配置,且內置有VDD高壓供電模塊,無需輔助繞組供電,降低了系統成本。

KP4050還具有快速關斷功能,支持斷續工作模式(DCM)、準諧振工作模式(QR)及連續工作模式(CCM)。其內部集成智能開通檢測功能,可以有效防止斷續工作模式(DCM)中由于Vds振蕩引起的SR誤開通。

八字尾電源適配器

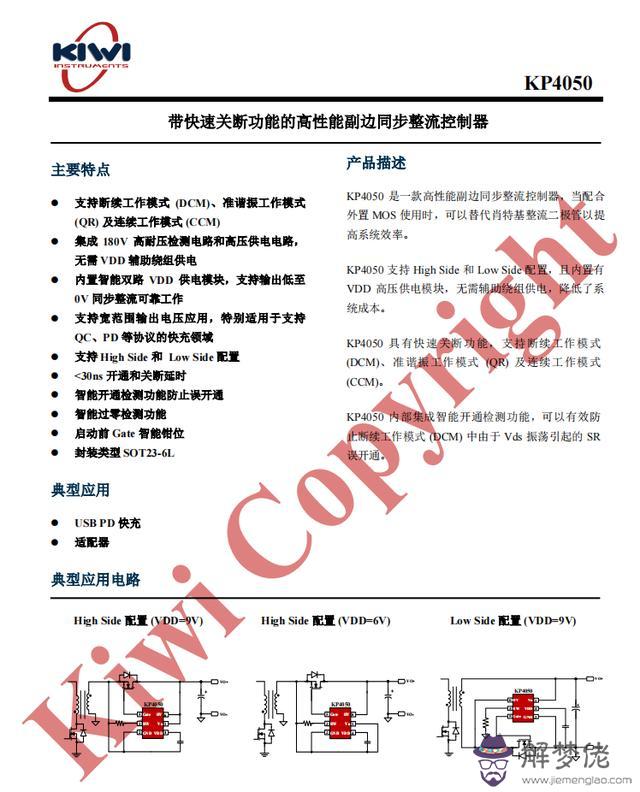

必易微 KP4050 資料信息。

充電頭網拆解了解到,采用必易微快充方案的產品還有NEOQUICK 65W 2C1A三口快充、宜麗客45W PD快充充電器、THEONE 65W 1A1C快充充電器、紫米20W快充、努比亞22.5W方糖快充、傲基20W迷你充、品勝20W迷你充等,產品質量獲得客戶高度認可。

八字尾電源適配器

同步整流管采用美格納MDP1992TH,NMOS管,耐壓100V,TO-220封裝。

八字尾電源適配器

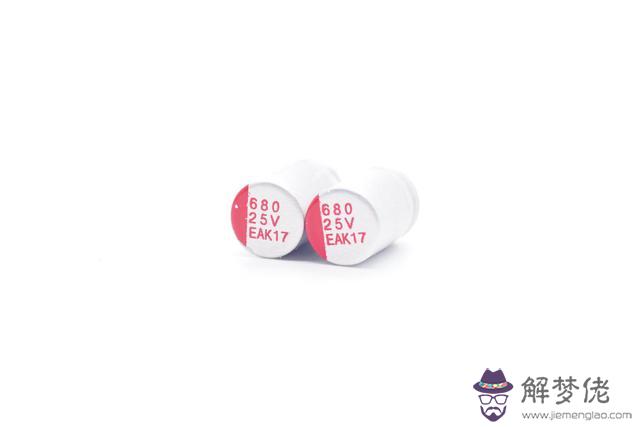

輸出濾波固態電容特寫,規格均為25V 680μF。

八字尾電源適配器

USB PD協議芯片采用慧能泰

HUSB350。這是一顆高性能、高集成度的USB TypeC Power Delivery(電力傳輸)控制器,集成了 PD2.0、PD3.0、PPS、QC2.0/3.0、AFC、FCP、BC1.2、DCP、5V/2.4A等充電協議;適用于電源適配器、車載充電器、移動電源等應用場合;支持SOP-14L和QFN-16L兩種封裝形式。

八字尾電源適配器

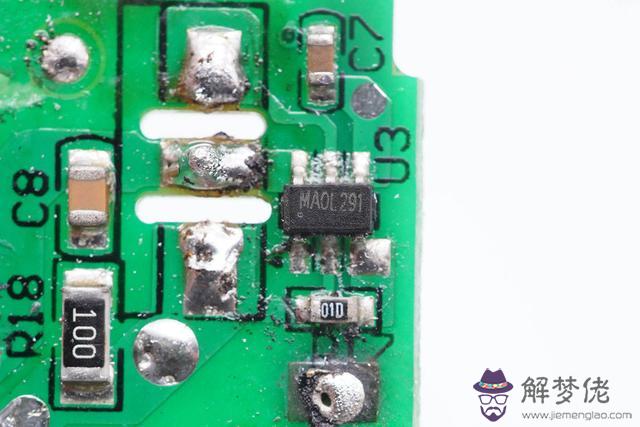

輸出VBUS開關管采用捷捷微JMTQ4407A,PMOS管,耐壓30V,PDFN3.3X3.3-8L封裝。

八字尾電源適配器

全部拆解完畢,來張全家福。

充電頭網拆解總結

奧源65W PD快充充電器自帶輸出線纜,用戶不用在額外購買線纜,省錢也省心。充電器支持PD3.0快充協議,具備5V3A、9V3A、12V3A、15V3A、20V5A五組齊全電壓檔位,可以滿足筆電等支持純PD快充設備的充電需求。

充電頭網通過拆解發現,充電器開關電源采用必易微KP2201+KP4050高性能快充方案,得益于該方案的加持,可以看到主板外圍電路非常簡潔,有利于幫助工程師進行產品設計,也能很好節省系統成本。此外這套方案待機功耗、系統效率表現不俗,奧源這款充電器就輕松通過了6級能效認證。還能兼容CCM/QR/DCM多種工作模式,是專為大功率PD快充設計的方案。

除采用必易微高性能電源方案外,充電器還采用了慧能泰HUSB350協議IC。高低壓MOS管配有專門的散熱片散熱,電容、電感等大部分器件打膠加固,整體做工可靠。
