1990年代末，97式18.4mm系列防暴槍橫空出世，填補了我國警用防暴武器的一項空白。隨著國內治安、處突、維穩形勢的需要，18.4mm系列防暴槍因具備發射多種致命與非致命彈種的能力，在警用武器系統中越來越受到重視。
在97式防暴槍的基礎上，后來發展出97-1式。在2009年國慶60周年閱兵式上，受閱的武警方隊和武警“雪豹”突擊隊隊員手持的97-2式防暴槍，則是97式18.4mm系列防暴槍家族中的最新成員。
在60周年國慶閱兵式上，受閱的武警方隊和“雪豹”突擊隊隊員均手持97-2式18.4mm防暴槍
97-2式防暴槍是在97-1式防暴槍的基礎上發展而來的。二者發展型槍與其原型97式防暴槍一樣，均采用唧筒式非自動機構，通過推拉護手完成槍機開、閉鎖及供彈、拋殼等機構動作。本文在此僅對97-2及97-1式作一結構性能對比。

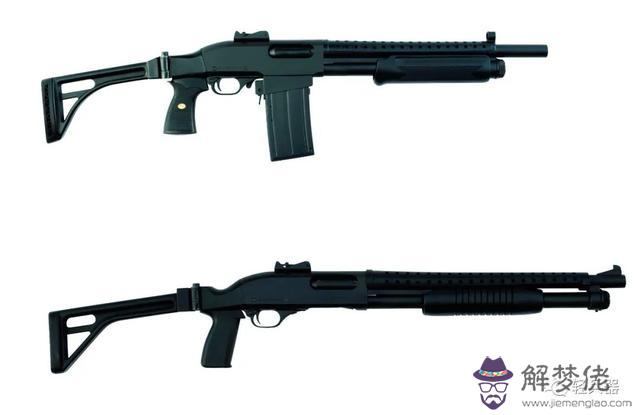

97-1式（下）與97-2式（上）18.4mm防暴槍外形對比
在結構上，97-2式防暴槍與97-1式防暴槍相比最大的不同是：97-1式采用筒式彈倉供彈，而97-2式為彈匣供彈，由此，相應的結構也有一些變化。另外，握把與準星的設計也有所不同。而其他組件，如槍機組件、發射機組件、護手組件則沒有太大區別。
97-1式防暴槍采用筒式彈倉供彈，裝填槍彈時，需要將槍彈逐發裝入彈倉；退彈時亦是如此。其裝、退彈方式與彈匣供彈的槍械相比，操作繁瑣，且較慢。特別是金融保衛單位，每天交接需要頻繁裝、退彈，十分不便。雄鷹集團根據用戶的反饋設計了彈匣供彈的97-2式防暴槍，其最大特點就是改變了供彈方式，可較為方便地裝、退槍彈。
從槍身結構上看，97-2式防暴槍的筒式彈倉仍然保留，但其只作為護手組件前后運動時的導軌，不具備供彈功能。由于改用彈匣供彈，97-2式機匣組件中增加了彈匣座，并取消了原先采用彈倉供彈時的左右開關片簧和輸彈帽等結構。同時，發射機中的輸彈器、變換挺被取消，槍機組件中增加了推彈塊，到位保險形狀也有相應變化。

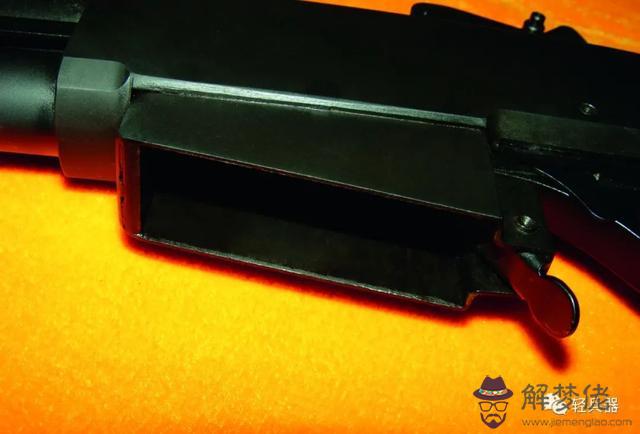

彈匣座及彈匣卡筍特寫

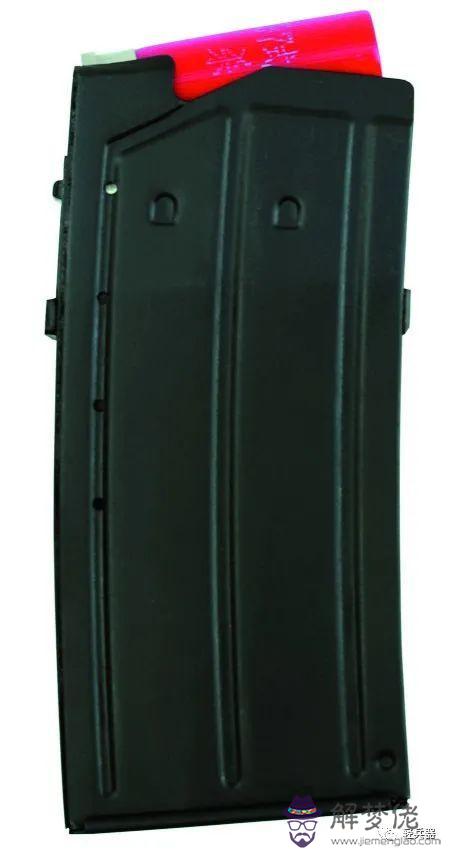

裝有18.4mm殺傷彈的彈匣

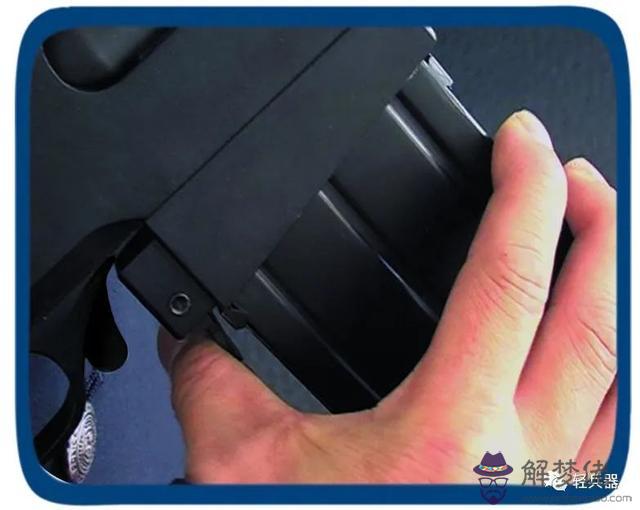

向前推彈匣卡筍，即可卸下彈匣
97-2式防暴槍全槍長由97-1式的920mm縮短為835mm(槍托折疊狀態時由原來的685mm縮短為640mm)；槍管長由425mm縮短為385mm。折疊槍托長度也相應縮短，向下按壓槍托鎖扣，可將槍托向右折疊，同時改進了握把形狀，使握持更加舒適。瞄準機構上，準星改為柱形，并設有準星護圈。
機構組件展現97-2式防暴槍由機匣組件、槍管組件、槍機組件、發射機組件、槍托組件、護手組件、彈匣等組成。

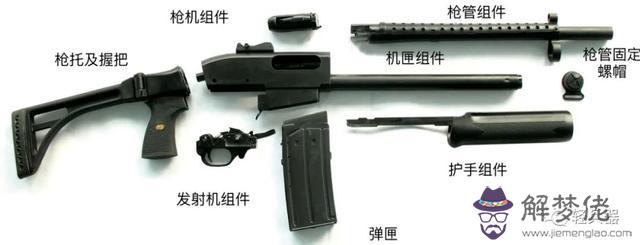

97-2式18.4mm防暴槍不完全分解圖

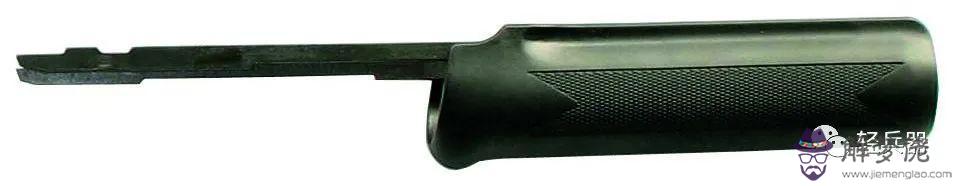

護手組件
槍管組件
槍管組件由槍管、槍管固定座、準星、防熱罩組成。槍管是全槍的關鍵零件之一，在擊發時承受火藥燃氣壓力并賦予彈丸初速和射向。槍管前端下方有槍管固定座，套在筒式彈倉前端，通過槍管固定螺帽固定在機匣上。槍管前端上方裝有準星，與照門組件組成瞄準機構。與97-1式防暴槍不同的是，97-2式防暴槍的準星由片狀改為柱形，并增加了準星護圈。槍管上方裝有防熱罩，防止射彈過多時槍管燙手。

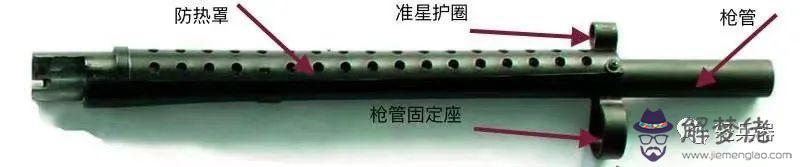

槍管組件
機匣組件機匣組件由機匣、彈匣座、表尺、筒式彈倉組成。由于97-2式防暴槍采用彈匣供彈，因此與97-1式防暴槍相比，其在機匣下方增設了彈匣座，其筒狀彈倉的長度也隨槍管縮短。機匣是全槍的基礎零件，可將全槍的主要零部件連接成整體。機匣后上方裝有表尺，與準星組成瞄準機構;尾端連接折疊槍托;下方為彈匣座。機匣內設有退殼挺，當彈殼被抽殼鉤拉向后方碰及退殼挺時便被拋出槍外。

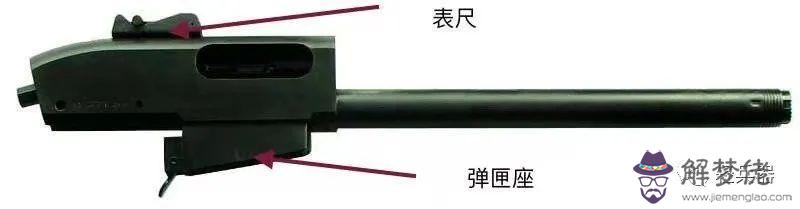

機匣組件

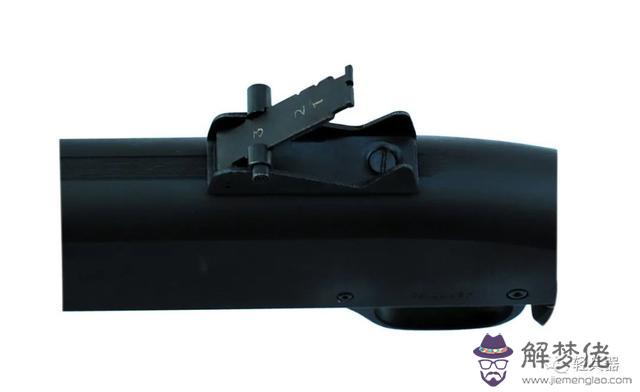

表尺板頂端設有方形缺口式照門。由于97-2式防暴槍可發射殺傷彈、橡皮霰彈、橡皮彈、布袋彈和催淚彈等不同彈種，不同彈種的裝藥量不同，彈頭的飛行軌跡特性也不同，故發射不同的彈種時需裝定不同的表尺射程。為了實現這個目的，表尺板右側設有３個Ｖ形卡槽，分別標有數字“１”、“２”“３”，移動游標并將其固定在不同卡槽上，根據目標距離可實現對目標的有效打擊。

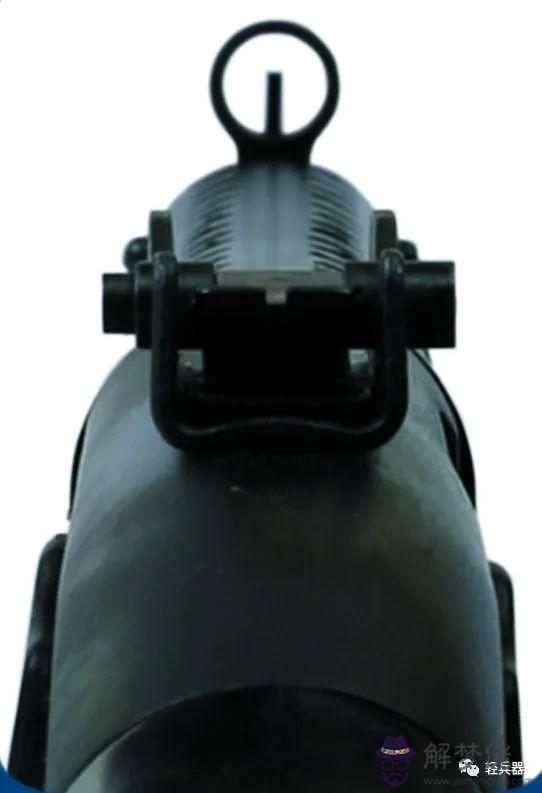

缺口式照門及準星
發射機組件由于采用彈匣供彈，97-2式防暴槍的發射機組件與97-1式防暴槍的略有不同，主要包括扳機、擊錘、阻鐵、到位保險、扳機保險等部件，而取消了97-1式防暴槍中的輸彈器及變換挺。

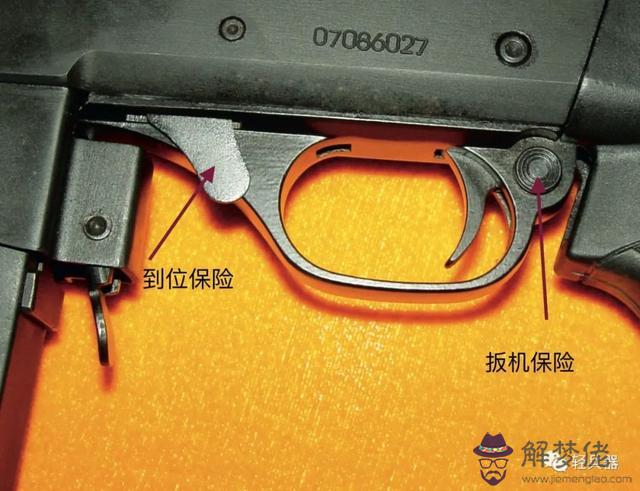

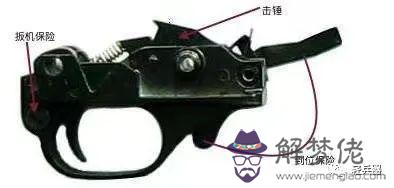

扳機、扳機保險及到位保險
該槍采用擊錘回轉式擊發機構。為了確保槍機確實閉鎖后才能擊發槍彈，97-2式防暴槍上設有到位保險。只有當槍機前移到位并閉鎖后，到位保險后端才能落下，使阻鐵與扳機推桿扣合在一起，此時扣動扳機，扳機推桿才能使阻鐵回轉而解脫對擊錘控制，擊錘才能在簧力作用下向前回轉打擊擊針。如果槍機未完成閉鎖，到位保險后端無法下落，阻鐵與阻鐵推桿則無法扣合在一起，即使扣動扳機，也不能使阻鐵回轉，進而無法解脫對擊錘的控制，從而形成保險狀態。
發射機組件

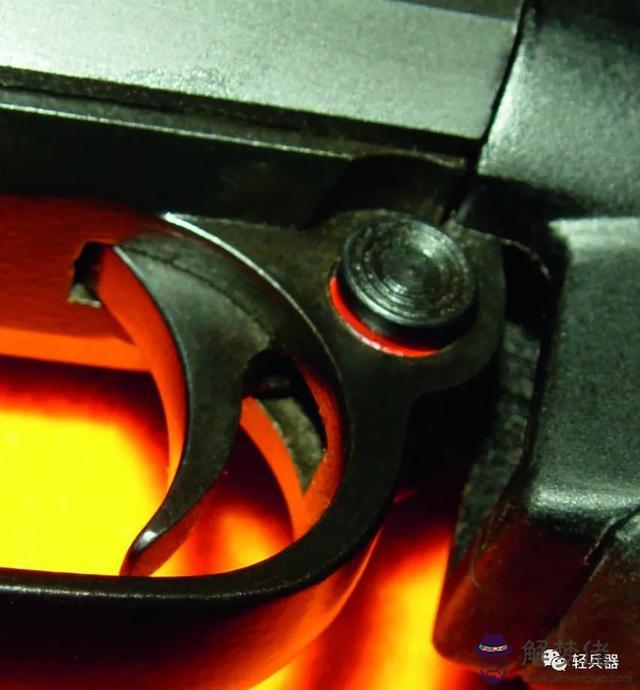

為了防止誤操作而出現走火現象，該槍槍機處還設有扳機保險,位于扳機護圈后端。扳機保險為橫閂式，從右向左推時，左側出現一個顏色明亮的紅圈，提示射手為可射擊狀態；從左向右推時，為保險狀態，此時扳機無法扣動。
從右向左推扳機保險，紅色標志露出，表明武器處于射擊狀態

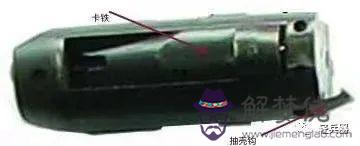

槍機組件槍機組件由槍機、抽殼鉤、擊針、閉鎖卡鐵等組成，與97-1式防暴槍不同的是，97-2式防暴槍的槍機上增加了一個推彈塊。槍機在護手的帶動下前后移動，實現推彈入膛、拋殼、開閉鎖等動作。

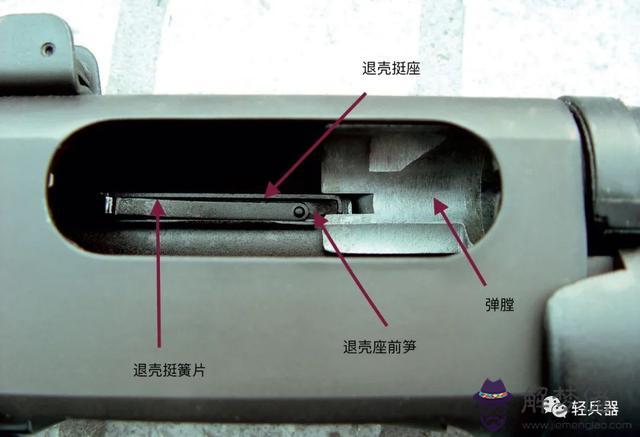

彈膛及退殼機構特寫
該槍的閉鎖卡鐵兼有擊針保險功能。閉鎖卡鐵尾端設有限位槽，當閉鎖卡鐵未完全進入槍管上的閉鎖凹槽時，閉鎖卡鐵的限位槽便卡住擊針，即使擊錘回轉打擊擊針，也無法使擊針移動，可確保槍彈不被擊發，從而形成保險狀態。只有閉鎖卡鐵完全進入槍管閉鎖凹槽內時，即槍機確實閉鎖后，閉鎖卡鐵的限位槽才不再限制擊針的移動，擊針才能擊發槍彈。這種保險構成了該槍的三重保險，進一步確保了槍支不會出現意外走火事故。
槍機組件
槍托組件槍托組件包括槍托及握把等部件。與97-1式防暴槍相同，槍托采用骨架式結構，外部為工程塑料，內部有金屬加強筋，可向右側折疊。槍托尾部裝有橡膠緩沖墊，抵肩射擊時，可有效緩沖槍支對肩部的沖擊。97-2式防暴槍重新設計了握把，握把內部主體采用工程塑料制成，外部包裹橡膠材料，表面加工有防滑紋，使握持更舒適，而且還具有一定的緩沖效果。
握把中間嵌有“97-2”標牌
動作原理詳解
槍機推彈入膛并確實閉鎖后，閉鎖卡鐵限位槽不再限制擊針的移動，到位保險后端落下，使阻鐵與阻鐵推桿扣合在一起，同時其前端上升鎖住護手支桿尾端。扣動扳機，阻鐵推桿使阻鐵回轉，解脫對擊錘的限制，擊錘回轉打擊擊針，擊針擊發槍彈。擊錘釋放后，擊錘推動擊錘簧帽運動，迫使到位保險下降，解除對護手支桿的鎖定。后拉護手，便帶動槍機向后運動并完成開鎖、抽殼、拋殼并壓倒擊錘。后拉護手到位后再向前推，槍機在護手組件帶動下向前復進，推彈入膛并閉鎖，槍機確實閉鎖后，可擊發下一發槍彈。當彈匣內的最后一發彈發射完后，后拉護手，使槍機后移到位后，空倉掛機機構便將槍機卡在后方位置，提示射手更換彈匣。
配用彈種
目前，該槍配備的5種防暴彈中，殺傷彈屬于致命性彈種，其余4種為非致命性彈種。
97式18.4mm殺傷彈該殺傷彈主要用于殺傷50m距離內的有生目標。全彈長65mm，全彈質量43g，每發彈內裝填22粒直徑為6mm的鉛彈丸。

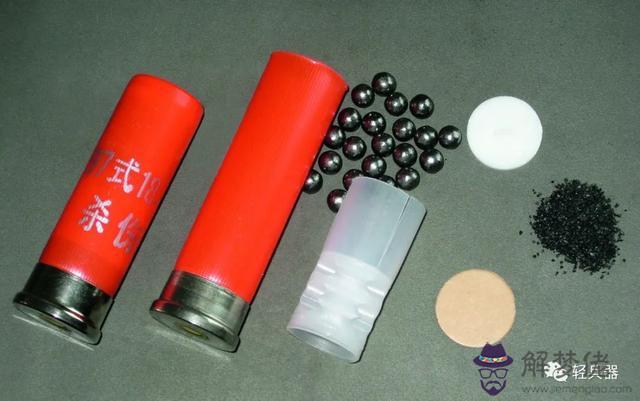

18.4mm殺傷彈機構組成
2006式18.4mm布袋彈布袋彈主要用于驅散5～30m內的騷亂人群，也可用于打擊制服15m內的犯罪嫌疑人。
彈丸由布袋包裹鉛砂組成，質量較大，存速性能好、能量較大，在擊中目標時撞擊面會迅速擴散，使作用在目標上的比動能減小，從而起到作用大、致傷小的效果。全彈長65mm，全彈質量43g。

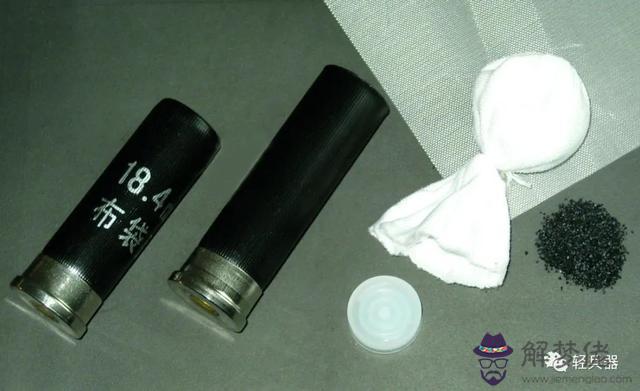

2006式18.4mm布袋彈結構組成
97式18.4mm橡皮霰彈橡皮霰彈主要用于驅散35～100m距離內的騷亂人群。全彈長65mm，全彈質量24g，每發彈內裝填有8粒直徑為8mm的橡膠彈丸。
97式18.4mm橡皮霰彈結構組成

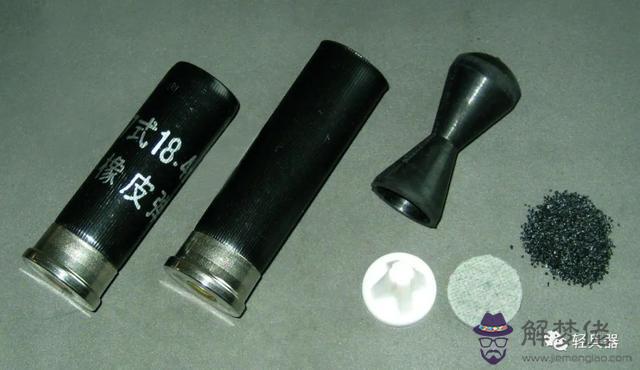

97式18.4mm橡皮彈橡皮彈主要用于驅散15～70m距離內的騷亂人群，打擊制服35m內的犯罪嫌疑人。全彈長65mm，全彈質量18.7g，彈頭質量8.6g，每發彈中有一枚帶尾翼的橡皮彈頭，適合制服單個目標。
97式18.4mm橡皮彈結構組成
97式18.4mm催淚彈催淚彈內含CS發煙型藥劑，每發的作用面積為20m2，在50m內可穿透3mm厚普通玻璃窗后正常發揮作用，主要用于驅散人群或驅趕隱蔽在狹小空間內的犯罪嫌疑人；集火發射多發催淚彈，也可用于驅散100m距離內的騷亂人群。全彈長65mm，全彈質量21.7g。

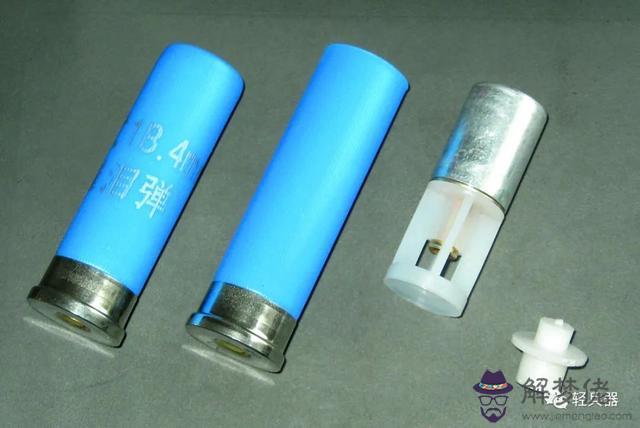

97式18.4mm催淚彈結構組成
隨槍附件
97-2式防暴槍在出廠時，每支槍附帶彈匣兩個、教練彈兩枚以及擦槍用具包一個。為了方便部隊戰士執勤時攜行備用彈匣，公安部門還專門指定裝具廠家生產了雙聯裝彈匣攜行包。

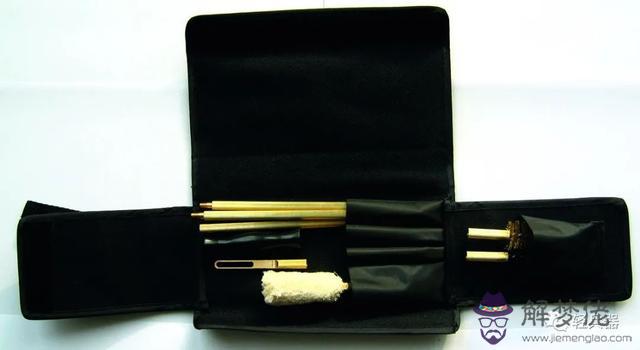

隨槍配備的附件工具包

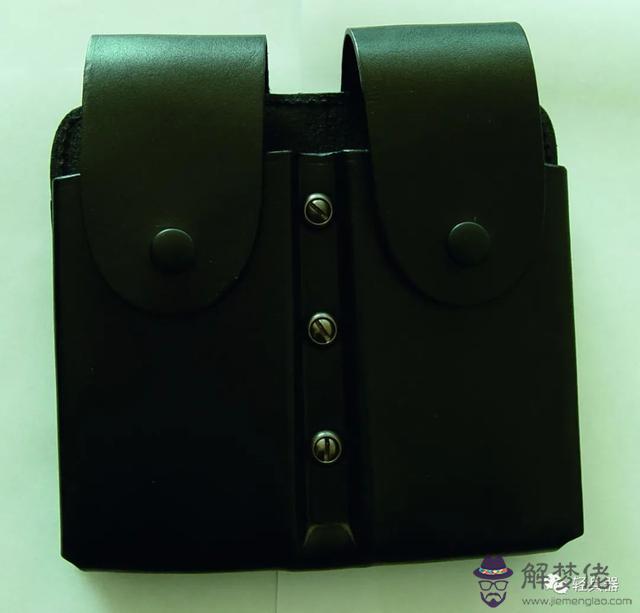

97-2式18.4mm防暴槍配套的雙聯裝彈匣套
本文承王寶來教授、張海林警官協助，特此感謝！
